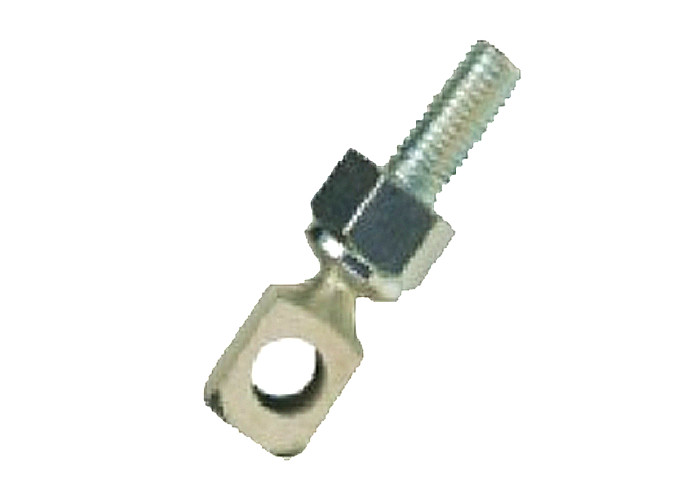

D.H. Controllo della serie girevole rotante della giunzione girevole di controllo della giunzione girevole a sfera
Descrizione del prodotto
I giratori DH sono specificamente progettati per controllare applicazioni in cui possono essere eseguite regolazioni illimitate lungo una barra di collegamento.ventilazione e aria condizionata, comandi lineari e applicazioni industriali leggere.
Questo prodotto offre console di disallineamento in linea adatte alle applicazioni push.
La sua ampia varietà di dimensioni e stili sono disponibili per ogni operazione desiderata e con l'utilizzo di un disco di gomma Buna N nell'installazione, viene ottenuta una prestazione elegante e senza risonanza.Inoltre, offre una vite auto-bloccante rinforzata da 5/16" ed è compatibile con barre di controllo di diametro 1/4" o 5/1600.
Caratteristiche
• Adatto alle applicazioni a basso carico in cui si desidera una regolazione infinita lungo tutta la lunghezza della canna di collegamento
• Può essere utilizzato con barre di controllo di diametro di 1/4" o 5/16"
• Dimensione della testa:DH-.375" quadrato
• Serrature speciali (auto-bloccanti e superficiali indurite per la resistenza all'usura) offrono una maggiore resistenza alla tenuta
• Può essere utilizzato in una vasta gamma di temperature:-60°F-250°F ((-51°C-121°C)
• Gli assemblaggi personalizzati possono essere costruiti secondo le vostre specifiche
Applicazioni
Numerose applicazioni di trasferimento meccanico di movimento a basso carico in cui è desiderata una regolazione infinita, tra cui:
• Climatizzazione
• Controlli lineari
• Applicazioni nell'industria leggera
Parametri tecnici

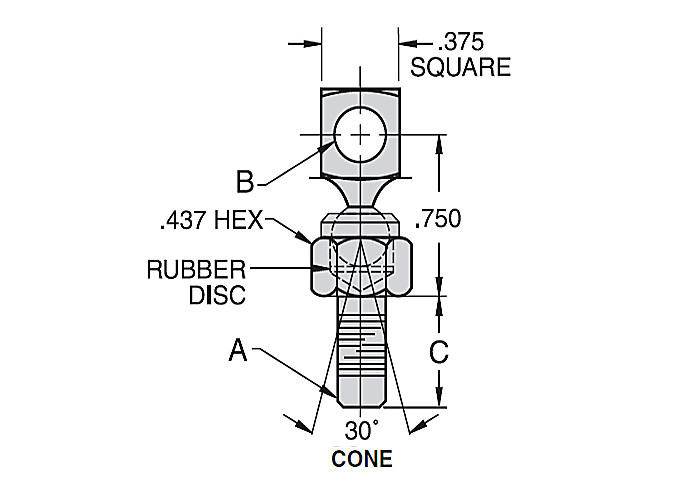

| Grafico DC/DH | ||||||
| B | C | A | ||||
| Numero della parte |
+.005 -.002 |
±.015 | ||||
|
Meno integrale Noce & Lavatrice |
Con Integral Noce & Lavatrice |
Borsa Diametro |
Scavo |
Dimensione del filo & Lunghezza |
Peso meno integrale Noce & Lavatrice (Libri) |
Peso con integrale Noce & Lavatrice (Libri) |
| DC1005F | DC1005FN | .328 | .312 | 10-32 x.250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28 x.328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28 x.500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20 x.328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20 x.453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24 x.516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24 x.641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28 x.500 | .035 | ||
Nota di grafico:
1. Gli azionatori possono essere utilizzati con barre di controllo di diametro di 1/4" o 5/16"
2. DH Swivel Joint è disponibile con un dado integrato e una lavastoviglie per facilitare l'assemblaggio.
Materiale
Testa e base dell'articolazione a sfera
• Acciaio a basso tenore di carbonio
• Placcati in zinco, trattati con cromatato chiaro
• Disco di gomma Buna N (fornisce un funzionamento senza vibrazioni)
Vattone a chiusura automatica
• Acciaio a basso tenore di carbonio, trattato termicamente
• Placcati in zinco, trattati con cromatato chiaro
Imballaggio e spedizione
Codici di ordinazione
Funzione √ Dimensione √ 1⁄4
Opzioni di uscita (clampaglia di paratia) BC
Viaggio (pollici) ¢ 3
Lunghezza del cavo (pollici) ¢ XXX
Codici di ordinazione
Impiego ️ Dimensione ️ M6
Opzioni di uscita (clampaglia di paratia) BC
Percorso (mm) ¢ 75
Lunghezza del cavo (mm) ¢ XXX
