Prodotti di collegamento per giunti rotanti di tipo DC / DH
[ Descrizione del prodotto ]

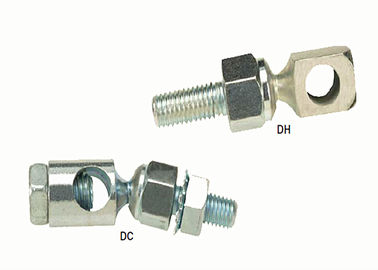

I giratori DC/DH sono stati sviluppati appositamente per applicazioni di controllo in cui è desiderata una regolazione infinita lungo la lunghezza di una barra di collegamento.Sono destinati ad applicazioni a basso carico e offrono disallineamenti in linea adatti principalmente alle applicazioni push. Utilizzando un disco di gomma Buna N nell'assemblaggio, viene realizzato un funzionamento liscio e privo di vibrazioni.Il modello DC offre una vite auto-bloccante rigida da 5/16".
La serie DC/DH Control Swivel è solo uno dei molti dispositivi di controllo del movimento presenti nella nostra vasta gamma di estremità di barre, cuscinetti sferici, giunture a sfera e giratori.
| [ Applicazioni ] Numerose applicazioni di trasferimento meccanico di movimento a basso carico in cui è desiderata una regolazione infinita, tra cui: • Climatizzazione • Controlli lineari • Applicazioni nell'industria leggera | [ Materiale ] Testa e base dell'articolazione a sfera • Acciaio a basso tenore di carbonio • Placcati in zinco, trattati con cromatato chiaro • Disco di gomma Buna N (fornisce un funzionamento senza vibrazioni) Vattone a chiusura automatica • Acciaio a basso tenore di carbonio, trattato termicamente • Placcati in zinco, trattati con cromatato chiaro |

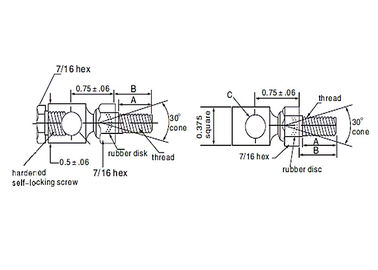

[Controlli DC/DH]
| Parte n. | Filtro | A | B | C |
| DC-3F-312-320 | 10-32 | 0.250 | 0.312 | 0.320 |
| DC-4F-437-320 | 4/4-28 | 0.328 | 0.437 | 0.320 |
| DC-4F-562-320 | 4/4-28 | 0.500 | 0.562 | 0.320 |
| DC-4C-437-320 | 4/4-20 | 0.328 | 0.437 | 0.320 |
| DC-4C-562-320 | 4/4-20 | 0.453 | 0.562 | 0.320 |
| DC-5F-625-320 | 5/16-24 | 0.516 | 0.625 | 0.320 |
| DC-5F-750-320 | 5/16-24 | 0.641 | 0.750 | 0.320 |
| DH-4C-437-257 | 4/4-20 | 0.328 | 0.437 | 0.257 |
| DC-4F-562-257 | 4/4-28 | 0.500 | 0.562 | 0.257 |
