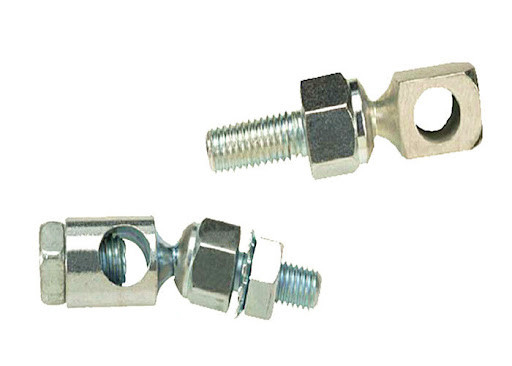

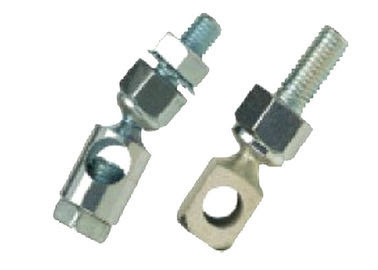

Prodotti di connessione giratori connesori rotanti tipo giratori di controllo DC / DH
Descrizione del prodotto
I giratori DC/DH sono stati sviluppati appositamente per applicazioni di controllo in cui è desiderata una regolazione infinita lungo la lunghezza di una barra di collegamento.Sono destinati ad applicazioni a basso carico e offrono disallineamenti in linea adatti principalmente alle applicazioni push. Utilizzando un disco di gomma Buna N nell'assemblaggio, viene realizzato un funzionamento liscio e privo di vibrazioni.Il modello DC offre una vite auto-bloccante rigida da 5/16".
La serie DC/DH Control Swivel è solo uno dei molti dispositivi di controllo del movimento presenti nella nostra vasta linea di estremità di barre, cuscinetti sferici, giunti a sfera e giri.contattaci per un catalogo completo.
Caratteristiche
• Adatto alle applicazioni a basso carico in cui si desidera una regolazione infinita lungo tutta la lunghezza della canna di collegamento
• Può essere utilizzato con barre di controllo di diametro di 1/4" o 5/16"
•Dimensione della testa: DC-.500" rotondo DH-.375" quadrato
• Le viti speciali (auto-bloccanti e rigide per la resistenza all'usura) aumentano la resistenza alla tenuta
• Nuca integrata e lavastoviglie a blocco disponibili opzionalmente
•Può essere utilizzato in una vasta gamma di temperature:-60°F-250°F (-51°C-121°C)
• Gli assemblaggi personalizzati possono essere costruiti secondo le vostre specifiche
• Lo stile DC soddisfa la specifica SAJ490 (DC: tipo Dc, stile 1; DH non soddisfa le specifiche J490)
Applicazioni
Numerose applicazioni di trasferimento meccanico di movimento a basso carico in cui è desiderata una regolazione infinita, tra cui:
• Climatizzazione
• Controlli lineari
• Applicazioni nell'industria leggera
Parametri tecnici
| Grafico DC/DH |
Nota di grafico:
1. Gli azionatori possono essere utilizzati con barre di controllo di diametro di 1/4" o 5/16"
2. DH Swivel Joint è disponibile con un dado integrato e una lavastoviglie per facilitare l'assemblaggio.
Materiale
Testa e base dell'articolazione a sfera
• Acciaio a basso tenore di carbonio
• Placcati in zinco, trattati con cromatato chiaro
• Disco di gomma Buna N (fornisce un funzionamento senza vibrazioni)
Vattone a chiusura automatica
• Acciaio a basso tenore di carbonio, trattato termicamente
• Placcati in zinco, trattati con cromatato chiaro
Imballaggio e spedizione
Codici di ordinazione
Funzione √ Dimensione √ 1⁄4
Opzioni di uscita (clampaglia di paratia) BC
Viaggio (pollici) ¢ 3
Lunghezza del cavo (pollici) ¢ XXX
Codici di ordinazione
Impiego ️ Dimensione ️ M6
Opzioni di uscita (clampaglia di paratia) BC
Percorso (mm) ¢ 75
Lunghezza del cavo (mm) ¢ XXX
Domande frequenti
D: Qual è la marca dei cavi di controllo?
R: Il marchio dei cavi di controllo è PHIDIX.
D: Qual è il numero di modello dei cavi di controllo?
R: Il numero di modello dei cavi di controllo è PHIDIX.
D: Dove vengono fabbricati i cavi di controllo?
R: I cavi di controllo sono fabbricati a Shanghai.
D: Quali sono le specifiche dei cavi di controllo?
R: Si prega di contattarci per le specifiche dei cavi di controllo.
