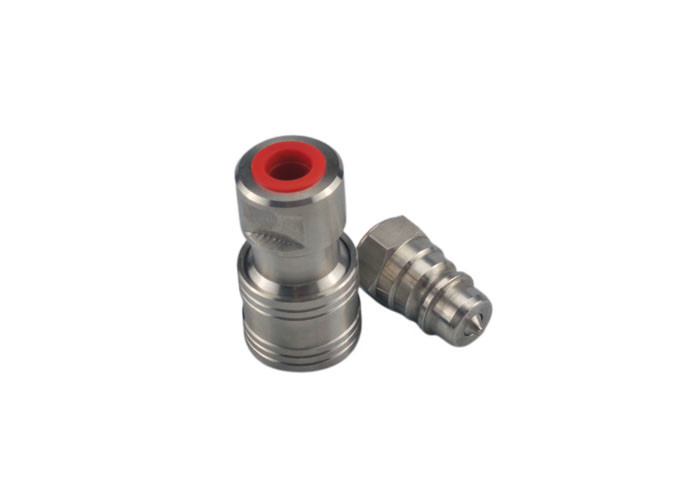

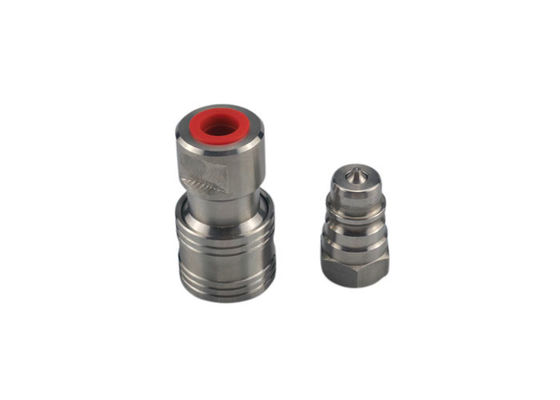

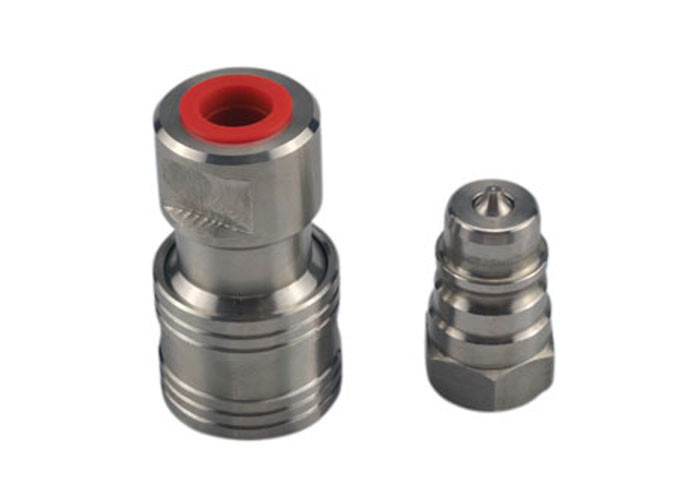

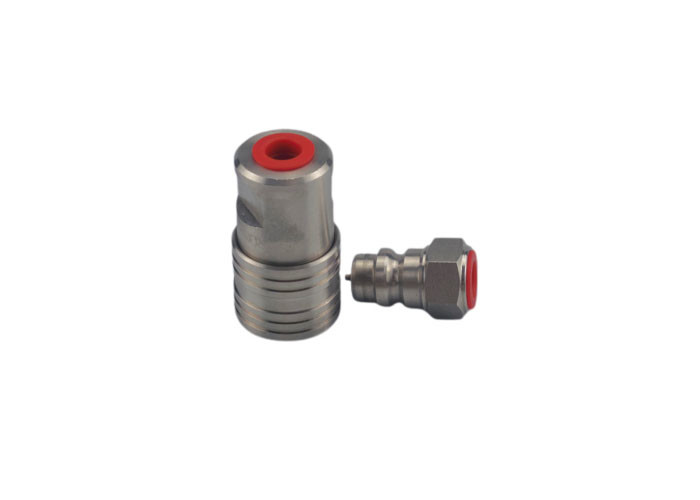

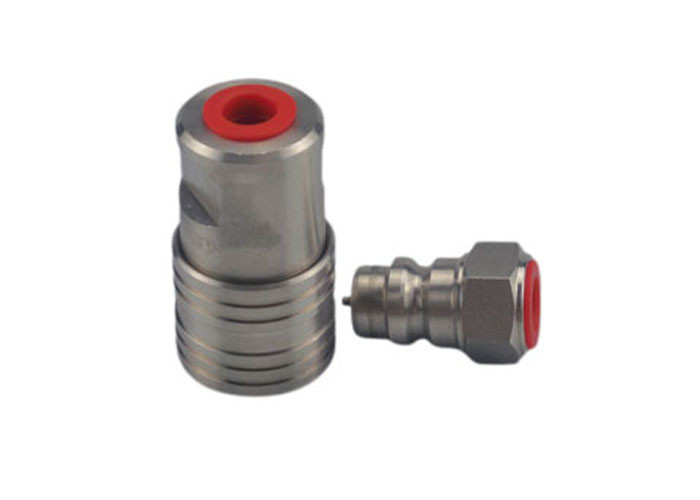

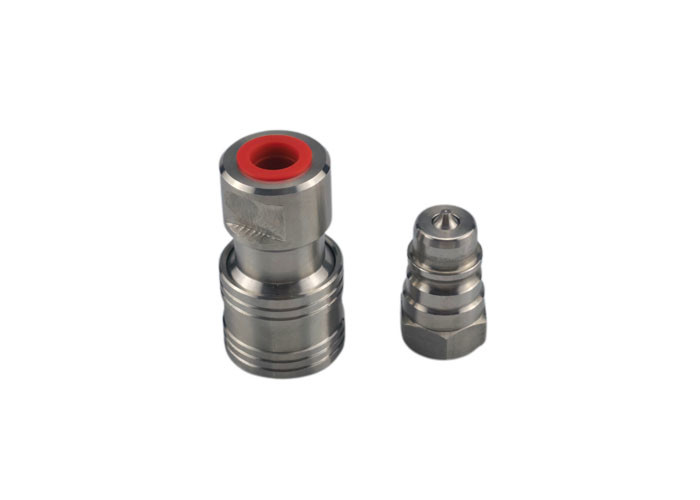

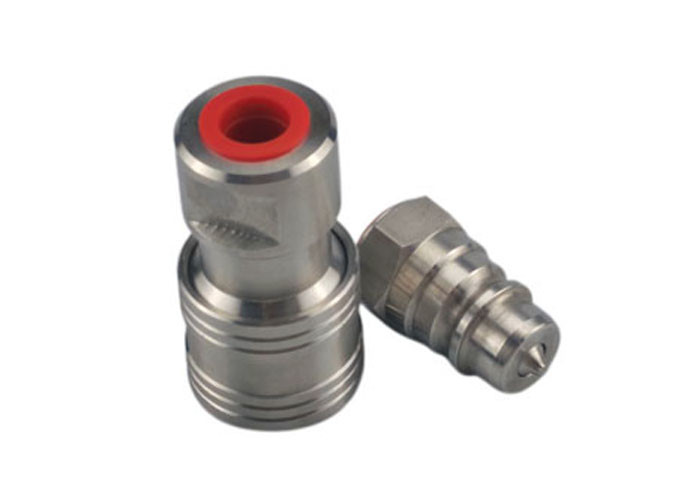

316 acciaio inossidabile serie di accoppiamenti veloci idraulici
Caratteristiche
Gli accoppiamenti veloci CB-10 sono accoppiamenti idraulici e di trasferimento di fluidi di uso generale che soddisfano i requisiti dimensionali della serie ISO 7241 A. Le dimensioni del corpo sono 1/4 ", 3/8", 1/2", 3/4" e 1".utilizzo su macchinari da costruzione, macchinari forestali, macchinari agricoli, utensili per il petrolio, macchinari per acciaierie e altre applicazioni idrauliche impegnative.
Materiali standard
| Dimensione del corpo | Partenariato. | Filtro | A | B | Attraverso i piatti |
| 1/4" | CB-S2L-10FN/CB-S2M-10FN | 4/4-18 | 1.89 | 0.98 | 0.75 |
| 1/4" | CB-S2L-10FG/CB-S2M-10FG | 4/4-19 | 1.89 | 0.98 | 0.75 |
| 3/8" | CB-S3L-10FN/CB-S3M-10FN | 3/8-18 | 2.21 | 1.18 | 0.91 |
| 3/8" | CB-S3L-10FG/CB-S3M-10FG | 3/8-19 | 2.21 | 1.18 | 0.91 |
| 1/2" | CB-S4L-10FN/CB-S4M-10FN | 1/8 - 14 | 2.64 | 1.49 | 1.06 |
| 1/2" | CB-S4L-10FG/CB-S4M-10FG | 1/8 - 14 | 2.64 | 1.49 | 1.06 |
| 3/4" | CB-S6L-10FN/CB-S6M-10FN | 3/4-14 | 3.25 | 1.88 | 1.38 |
| 3/4" | CB-S6L-10FG/CB-S6M-10FG | 3/4-14 | 3.25 | 1.88 | 1.38 |
| 1" | CB-S8L-10FN/CB-S8M-10FN | 1 - 11 | 3.86 | 2.08 | 1.62 |
| 1" | CB-S8L-10FG/CB-S8M-10FG | 1 - 11 | 3.86 | 2.08 | 1.62 |
| Dimensione del corpo | Partenariato. | Filtro | C | D | E | HEX | |
| 1/4" | CB-P2L-10FN/ CB-P2M-10FN | 4/4-18 | 1.41 | 0.86 | 0.80 | 0.75 | |
| 1/4" | CB-P2L-10FG/ CB-P2M-10FG | 4/4-19 | 1.41 | 0.86 | 0.80 | 0.75 | |
| 3/8" | CB-P3L-10FN/ CB-P3M-10FN | 3/8-18 | 1.63 | 1.04 | 0.79 | 0.91 | |
| 3/8" | CB-P3L-10FG/ CB-P3M-10FG | 3/8-19 | 1.63 | 1.04 | 0.79 | 0.91 | |
| 1/2" | CB-P4L-10FN/ CB-P4M-10FN | 1/8 - 14 | 1.92 | 1.22 | 0.92 | 1.06 | |
| 1/2" | CB-P4L-10FG/ CB-P4M-10FG | 1/8 - 14 | 1.92 | 1.22 | 0.92 | 1.06 | |
| 3/4" | CB-P6L-10FN/ CB-P6M-10FN | 3/4-14 | 2.42 | 1.58 | 1.09 | 1.38 | |
| 3/4" | CB-P6L-10FG/ CB-P6M-10FG | 3/4-14 | 2.42 | 1.58 | 1.09 | 1.38 | |
| 1" | CB-P8L-10FN/ CB-P8M-10FN | 1 - 11 | 2.83 | 1.85 | 1.19 | 1.62 | |
| 1" | CB-P8L-10FG/ CB-P8M-10FG | 1 - 11 | 2.83 | 1.85 | 1.19 | 1.62 | |
