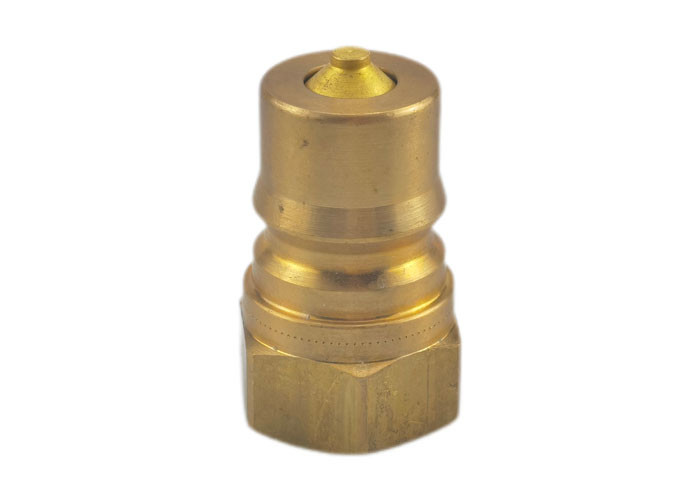

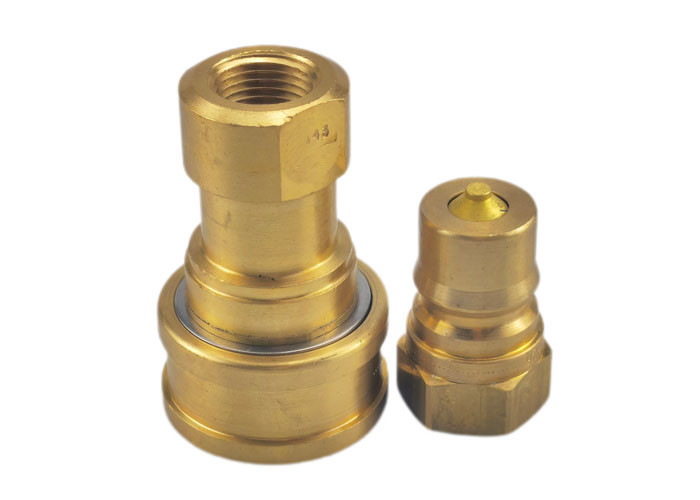

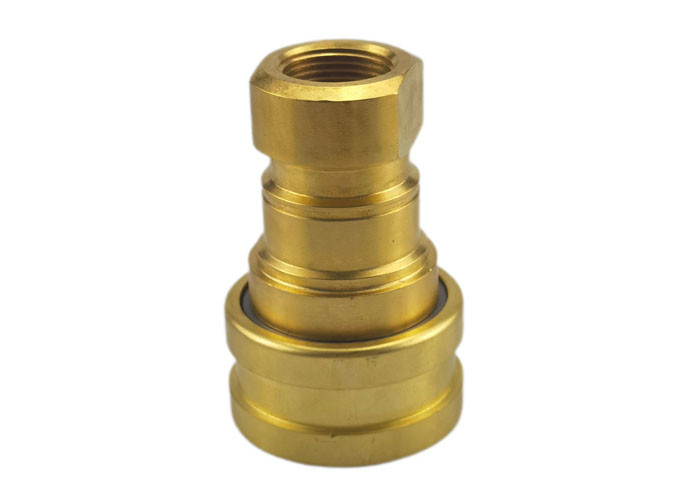

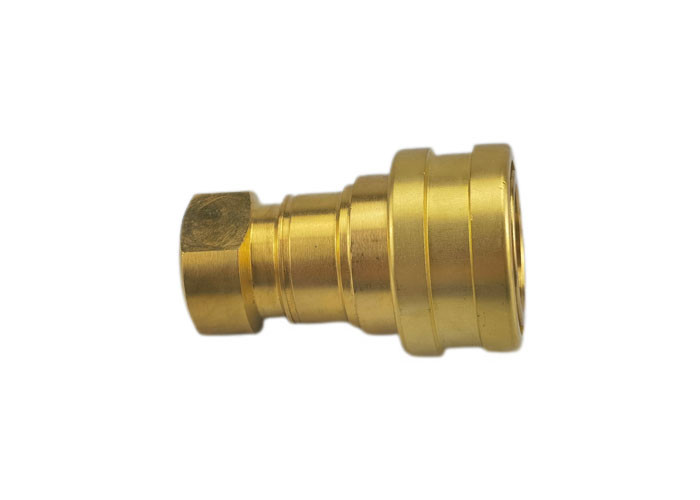

Accoppiamento rapido in ottone pneumatico e idraulico ad alte prestazioni a media pressione
I prodotti Carterberg possono essere ampiamente applicati alle giunzioni e ai terminali delle apparecchiature meccaniche, della protezione antincendio, della navigazione, delle apparecchiature militari, mediche, aeronautiche, metallurgiche,apparecchiature chimiche e di potenza.
Gli accoppiamenti veloci della serie CB-3 sono utilizzati in tutto lo spettro delle applicazioni idrauliche.
Materiali standard
Caratteristiche
| Dimensione del corpo | Partenariato. | Filtro | A | B | Attraverso i piatti |
| 1/8" | CB-S1B-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | CB-S1B-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4" | CB-S2B-1FG | 4/4-19 | 2.26 | 1.17 | 0.75 |
| 1/4" | CB-S2B-1FN | 4/4-18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3B-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3B-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2" | CB-S4B-1FG | 1/8 - 14 | 2.96 | 1.86 | 1.13 |
| 1/2" | CB-S4B-1FN | 1/8 - 14 | 2.96 | 1.86 | 1.13 |
| 3/4" | CB-S6B-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4" | CB-S6B-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8B-1FG | 1 - 11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8B-1FN | 1 - 11 | 4.13 | 2.61 | 1.75 |
| Dimensione del corpo | Partenariato. | Filtro | C | D | E | HEX |
| 1/8" | CB-P1B-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1B-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4" | CB-P2B-1FG | 4/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4" | CB-P2B-1FN | 4/4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3B-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3B-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2" | CB-P4B-1FG | 1/8 - 14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2" | CB-P4B-1FN | 1/8 - 14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4" | CB-P6B-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4" | CB-P6B-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8B-1FG | 1 - 11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8B-1FN | 1 - 11 | 2.85 | 1.88 | 0.97 | 1.63 |
