Interscambio ISO7241A con accoppiamenti rapidi della serie 15000 di Hansen
Materiali standard

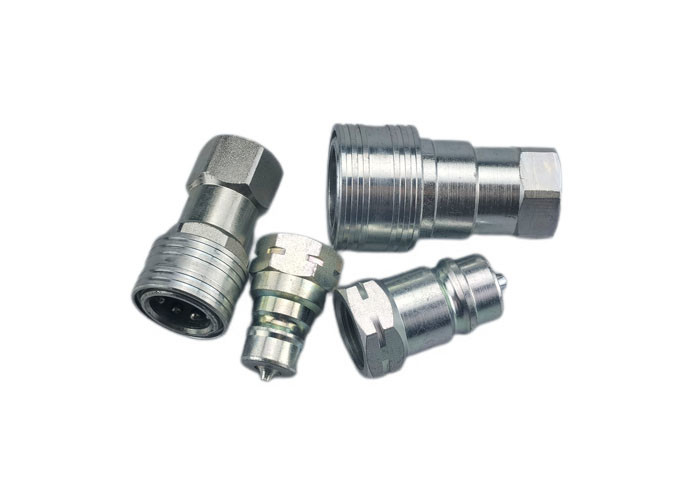

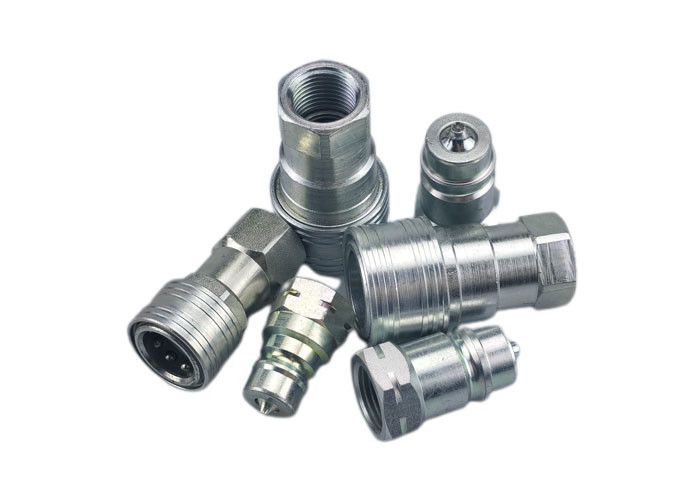

Gli accoppiamenti veloci CB-10 sono accoppiamenti idraulici e di trasferimento di fluidi di uso generale che soddisfano i requisiti dimensionali della serie ISO 7241 A. Le dimensioni del corpo sono 1/4 ", 3/8", 1/2", 3/4" e 1".
Caratteristiche
| Dimensioni del corpo | Pressione nominale (PSI) | Pressione nominale (BAR) | Materiale di tenuta standard |
| 1/4" | 4568 | 315 | NBR |
| 3/8" | 4568 | 315 | |
| 1/2" | 3625 | 250 | |
| 3/4" | 3625 | 250 | |
| 1" | 2900 | 200 |
| Dimensione del corpo | Partenariato. | Filtro | A | B | Attraverso i piatti |
| 1/4" | CB-S2S-10FN | 4/4-18 | 1.89 | 0.98 | 0.75 |
| 1/4" | CB-S2S-10FG | 4/4-19 | 1.89 | 0.98 | 0.75 |
| 3/8" | CB-S3S-10FN | 3/8-18 | 2.21 | 1.18 | 0.91 |
| 3/8" | CB-S3S-10FG | 3/8-19 | 2.21 | 1.18 | 0.91 |
| 1/2" | CB-S4S-10FN | 1/8 - 14 | 2.64 | 1.49 | 1.06 |
| 1/2" | CB-S4S-10FG | 1/8 - 14 | 2.64 | 1.49 | 1.06 |
| 3/4" | CB-S6S-10FN | 3/4-14 | 3.25 | 1.88 | 1.38 |
| 3/4" | CB-S6S-10FG | 3/4-14 | 3.25 | 1.88 | 1.38 |
| 1" | CB-S8S-10FN | 1 - 11 | 3.86 | 2.08 | 1.62 |
| 1" | CB-S8S-10FG | 1 - 11 | 3.86 | 2.08 | 1.62 |
| Dimensione del corpo | Partenariato. | Filtro | C | D | E | HEX |
| 1/4" | CB-P2S-10FN | 4/4-18 | 1.41 | 0.86 | 0.80 | 0.75 |
| 1/4" | CB-P2S-10FG | 4/4-19 | 1.41 | 0.86 | 0.80 | 0.75 |
| 3/8" | CB-P3S-10FN | 3/8-18 | 1.63 | 1.04 | 0.79 | 0.91 |
| 3/8" | CB-P3S-10FG | 3/8-19 | 1.63 | 1.04 | 0.79 | 0.91 |
| 1/2" | CB-P4S-10FN | 1/8 - 14 | 1.92 | 1.22 | 0.92 | 1.06 |
| 1/2" | CB-P4S-10FG | 1/8 - 14 | 1.92 | 1.22 | 0.92 | 1.06 |
| 3/4" | CB-P6S-10FN | 3/4-14 | 2.42 | 1.58 | 1.09 | 1.38 |
| 3/4" | CB-P6S-10FG | 3/4-14 | 2.42 | 1.58 | 1.09 | 1.38 |
| 1" | CB-P8S-10FN | 1 - 11 | 2.83 | 1.85 | 1.19 | 1.62 |
| 1" | CB-P8S-10FG | 1 - 11 | 2.83 | 1.85 | 1.19 | 1.62 |
