Acciaio inossidabile 316

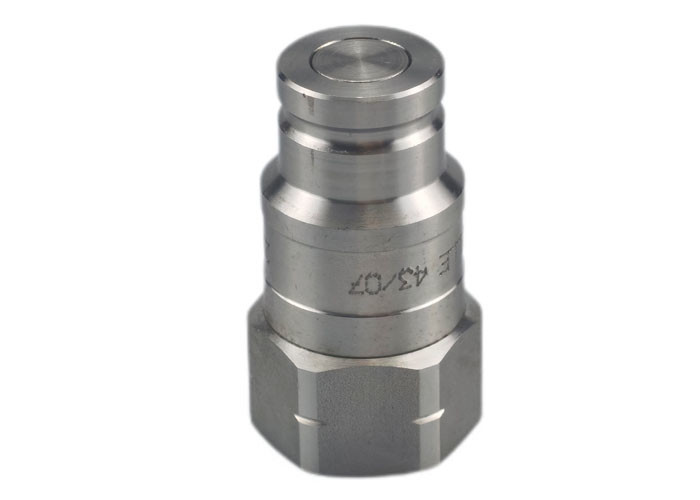

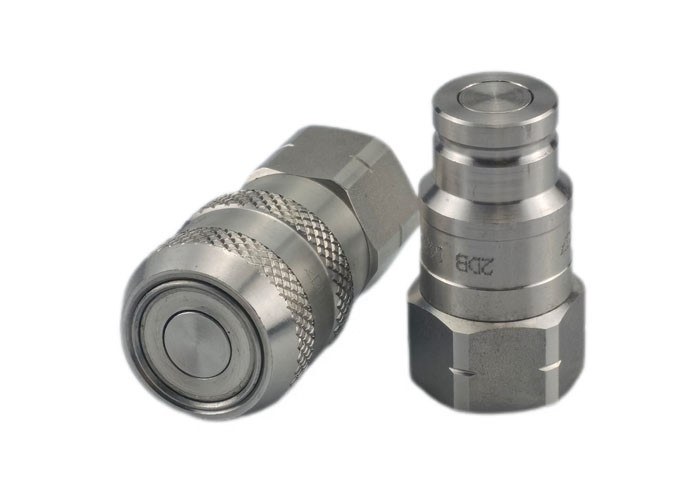

L'accoppiamento in acciaio inossidabile della serie CB-6-B è un accoppiamento a superficie piatta / secca utilizzato per applicazioni di trasferimento di fluidi.prestazioni di tenuta più elevate e sono disponibili in più connessioni terminali configurabili.
Applicazioni
• Trasferimento di processi/fluidi • raffreddamento • Ambienti corrosivi • Prodotti chimici/petrochimici • Farmaci • Trasformazione alimentare • Elettronica
Materiali standard
Caratteristiche
| Dimensione del corpo | Partenariato. | Filtro | A | B | HEX |
| 1/4" | CB-S2M-6FN-B | 4/4-18 | 1.98 | 1.02 | 0.88 |
| 1/4" | CB-S2M-6FG-B | 4/4-19 | 1.98 | 1.02 | 0.88 |
| 1/2" | CB-S4M-6FN-B | 1/8 - 14 | 2.52 | 1.59 | 1.38 |
| 1/2" | CB-S4M-6FG-B | 1/8 - 14 | 2.52 | 1.59 | 1.38 |
| 3/4" | CB-S6M-6FN-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 3/4" | CB-S6M-6FG-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 1" | CB-S8M-6FN-B | 1 - 11 | 3.52 | 2.25 | 1.81 |
| 1" | CB-S8M-6FG-B | 1 - 11 | 3.52 | 2.25 | 1.81 |
| Dimensione del corpo | Partenariato. | Filtro | C | D | HEX |
| 1/4" | CB-P2M-6FN-B | 4/4-18 | 1.98 | 1.02 | 0.88 |
| 1/4" | CB-P2M-6FG-B | 4/4-19 | 1.98 | 1.02 | 0.88 |
| 1/2" | CB-P4M-6FN-B | 1/8 - 14 | 2.52 | 1.59 | 1.38 |
| 1/2" | CB-P4M-6FG-B | 1/8 - 14 | 2.52 | 1.59 | 1.38 |
| 3/4" | CB-P6M-6FN-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 3/4" | CB-P6M-6FG-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 1" | CB-P8M-6FN-B | 1 - 11 | 3.52 | 2.25 | 1.81 |
| 1" | CB-P8M-6FG-B | 1 - 11 | 3.52 | 2.25 | 1.81 |
