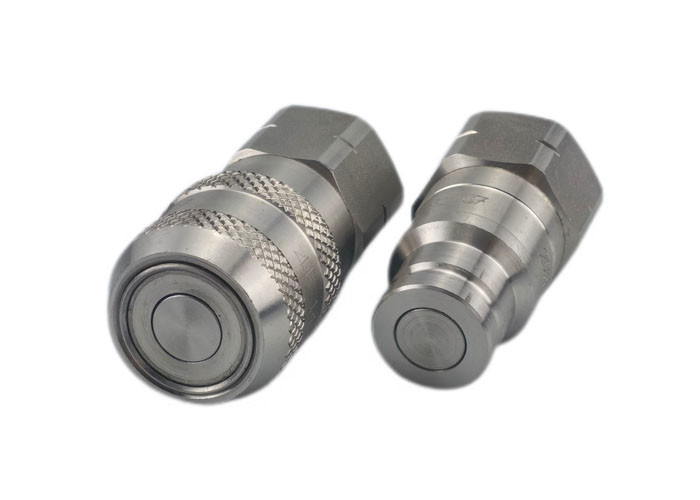

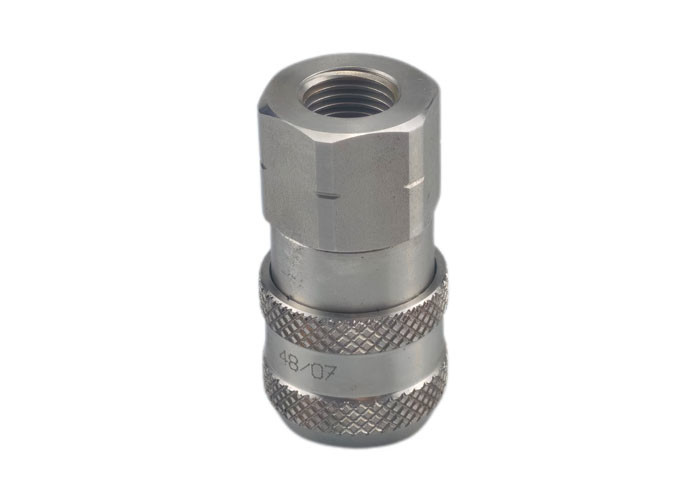

Accoppiatore a facce piane da 3/4'' in acciaio inossidabile 316, accoppiatori rapidi idraulici a facce piane
L'accoppiatore in acciaio inossidabile serie CB-6-B è un accoppiatore a facce piane/a scollegamento a secco utilizzato per applicazioni di trasferimento fluidi. La serie CB-6-B offre la capacità di connettersi con minore forza, prestazioni di tenuta superiori e sono disponibili in molteplici connessioni terminali configurabili.
Applicazioni
• Trasferimento di processi/fluidi • Raffreddamento • Ambienti corrosivi • Prodotti chimici/petrolchimici • Lavorazione alimentare • Elettrico
Materiali standard
Caratteristiche
![]()
| Dimensione corpo | CODICE ART. | Filettatura | A | B | Serraggio |
| 1/4" | CB-S2M-6FN-B | 1/4-18 | 1.98 | 1.02 | 0.88 |
| 1/4" | CB-S2M-6FG-B | 1/4-19 | 1.98 | 1.02 | 0.88 |
| 1/2" | CB-S4M-6FN-B | 1/2-14 | 2.52 | 1.59 | 1.38 |
| 1/2" | CB-S4M-6FG-B | 1/2-14 | 2.52 | 1.59 | 1.38 |
| 3/4" | CB-S6M-6FN-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 3/4" | CB-S6M-6FG-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 1" | CB-S8M-6FN-B | 1-11 | 3.52 | 2.25 | 1.81 |
| 1" | CB-S8M-6FG-B | 1-11 | 3.52 | 2.25 | 1.81 |
![]()
| Dimensione corpo | CODICE ART. | Filettatura | C | D | Serraggio |
| 1/4" | CB-P2M-6FN-B | 1/4-18 | 1.98 | 1.02 | 0.88 |
| 1/4" | CB-P2M-6FG-B | 1/4-19 | 1.98 | 1.02 | 0.88 |
| 1/2" | CB-P4M-6FN-B | 1/2-14 | 2.52 | 1.59 | 1.38 |
| 1/2" | CB-P4M-6FG-B | 1/2-14 | 2.52 | 1.59 | 1.38 |
| 3/4" | CB-P6M-6FN-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 3/4" | CB-P6M-6FG-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 1" | CB-P8M-6FN-B | 1-11 | 3.52 | 2.25 | 1.81 |
| 1" | CB-P8M-6FG-B | 1-11 | 3.52 | 2.25 | 1.81 |
