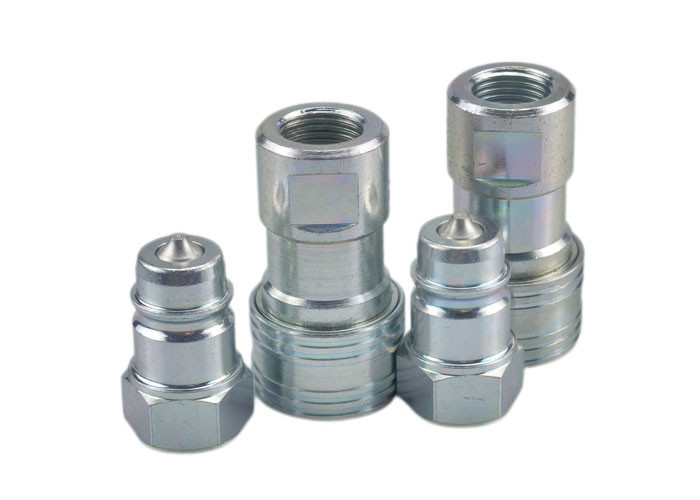

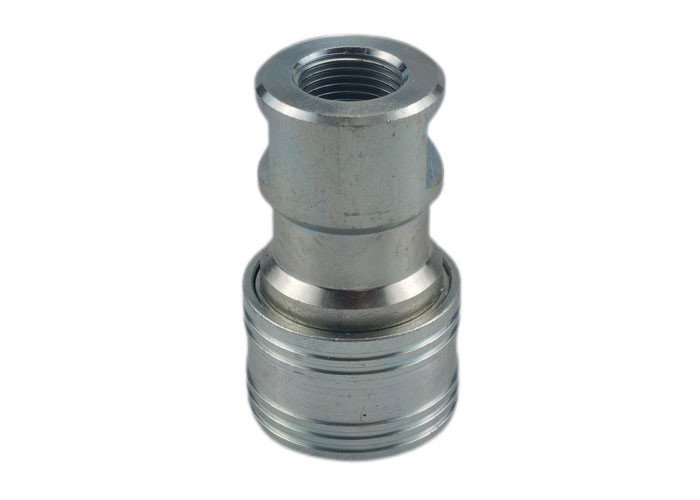

0.5 pollici di acciaio Disconnessione rapida di accoppiamento Applicazioni idrauliche doppia coppia di spegnimento
Materiali standard
La serie CB-7 di accoppiamento in acciaio a sgancio rapido è una trazione per collegare l'accoppiamento a doppio spegnimento. rimane come gli utenti della serie preferiscono quando si tratta di applicazioni idrauliche severe come l'alta pressione,impulsi di pressioneL'opzione unica di serratura a manica offre una soluzione affidabile e un vantaggio per l'utente finale quando la sicurezza è un problema.
Applicazioni
• Automobile • Agricoltura • Costruzioni • Petrolio e gas • Ferrovie • Aeronautica • Produzione alimentare • Ferro e acciaio • Elettronica • Laboratori • Applicazioni idrauliche generali
Caratteristiche
| Dimensione del corpo | Partenariato. | Filtro | A | B | HEX |
| 1/8" | CB-S1S-7FN | 1/8-27 | 1.65 | 0.94 | 0.63 |
| 1/8" | CB-S1S-7FG | 1/8-28 | 1.65 | 0.94 | 0.63 |
| 1/4" | CB-S2S-7FN | 4/4-18 | 1.97 | 1.10 | 0.75 |
| 1/4" | CB-S2S-7FG | 4/4-19 | 1.97 | 1.10 | 0.75 |
| 3/8" | CB-S3S-7FN | 3/8-18 | 2.32 | 1.34 | 0.90 |
| 3/8" | CB-S3S-7FG | 3/8-19 | 2.32 | 1.34 | 0.90 |
| 1/2" | CB-S4S-7FN | 1/8 - 14 | 2.71 | 1.50 | 1.06 |
| 1/2" | CB-S4S-7FG | 1/8 - 14 | 2.71 | 1.50 | 1.06 |
| 3/4" | CB-S6S-7FN | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 3/4" | CB-S6S-7FG | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 1" | CB-S8S-7FN | 1 - 11 | 3.89 | 2.05 | 1.61 |
| 1" | CB-S8S-7FG | 1 - 11 | 3.89 | 2.05 | 1.61 |
| Dimensione del corpo | Partenariato. | Filtro | C | D | HEX |
| 1/8" | CB-P1S-7FN | 1/8-27 | 1.10 | 0.72 | 0.63 |
| 1/8" | CB-P1S-7FG | 1/8-28 | 1.10 | 0.72 | 0.63 |
| 1/4" | CB-P2S-7FN | 4/4-18 | 1.38 | 0.86 | 0.75 |
| 1/4" | CB-P2S-7FG | 4/4-19 | 1.38 | 0.86 | 0.75 |
| 3/8" | CB-P3S-7FN | 3/8-18 | 1.65 | 1.04 | 0.90 |
| 3/8" | CB-P3S-7FG | 3/8-19 | 1.65 | 1.04 | 0.90 |
| 1/2" | CB-P4S-7FN | 1/8 - 14 | 1.97 | 1.22 | 1.06 |
| 1/2" | CB-P4S-7FG | 1/8 - 14 | 1.97 | 1.22 | 1.06 |
| 3/4" | CB-P6S-7FN | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 3/4" | CB-P6S-7FG | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 1" | CB-P8S-7FN | 1 - 11 | 2.79 | 1.87 | 1.61 |
| 1" | CB-P8S-7FG | 1 - 11 | 2.79 | 1.87 | 1.61 |
