G1/2 Compatibile con Hansen QA29000 Serie Flat Face Coupling, Flat Face Hydraulic Quick Couplers

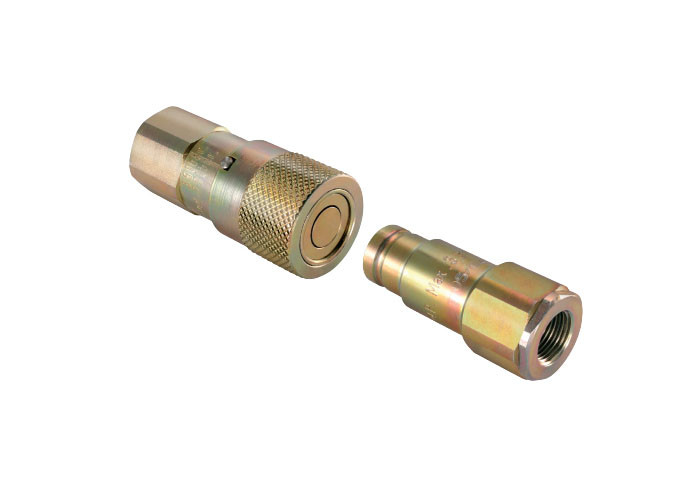

La serie CB-6-A è utilizzata per il cambio rapido di utensili idraulici nelle industrie delle costruzioni, della manutenzione ferroviaria e delle miniere.La facilità di pulizia li rende ideali per l'uso in questi tipi di ambienti ostili. Il meccanismo di blocco della manica viene attivato girando la manica dopo la connessione.Il meccanismo di manica è progettato per aiutare a prevenire l'ingresso di sporcizia nel meccanismo interno e quindi evitare il funzionamento difettoso durante il collegamento o la disconnessione.
L'accoppiamento della serie CB-6-A è un accoppiamento idraulico a secco a faccia piatta o con spargimento minimo.
Applicazioni
Materiali standard
Caratteristiche

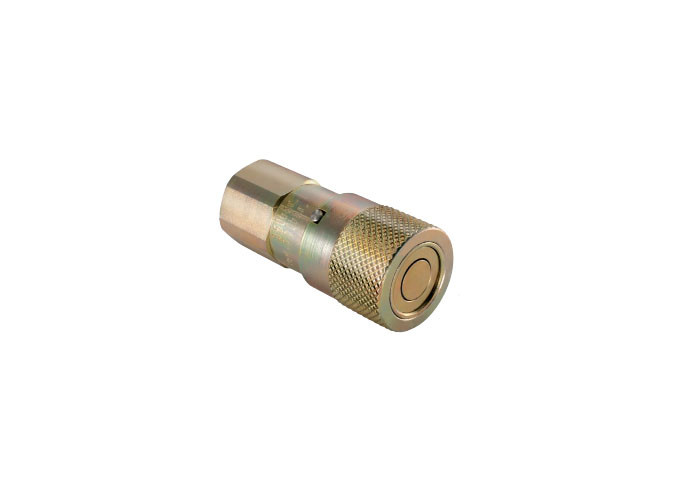

| Dimensione del corpo | Partenariato. | Filtro | A | B | HEX |
| 1/4" | CB-S2S-6FN-A | 4/4-18 | 2.07 | 1.06 | 0.91 |
| 1/4" | CB-S2S-6FG-A | 4/4-19 | 2.07 | 1.06 | 0.91 |
| 3/8" | CB-S3S-6FN-A | 3/8-18 | 2.81 | 1.26 | 1.06 |
| 3/8" | CB-S3S-6FG-A | 3/8-19 | 2.81 | 1.26 | 1.06 |
| 1/2" | CB-S4S-6FN-A | 1/8 - 14 | 2.81 | 1.26 | 1.06 |
| 1/2" | CB-S4S-6FG-A | 1/8 - 14 | 2.81 | 1.26 | 1.06 |
| 3/4" | CB-S6S-6FN-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 3/4" | CB-S6S-6FG-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 1" | CB-S8S-6FN-A | 1 - 11 | 3.29 | 1.89 | 1.81 |
| 1" | CB-S8S-6FG-A | 1 - 11 | 3.29 | 1.89 | 1.81 |

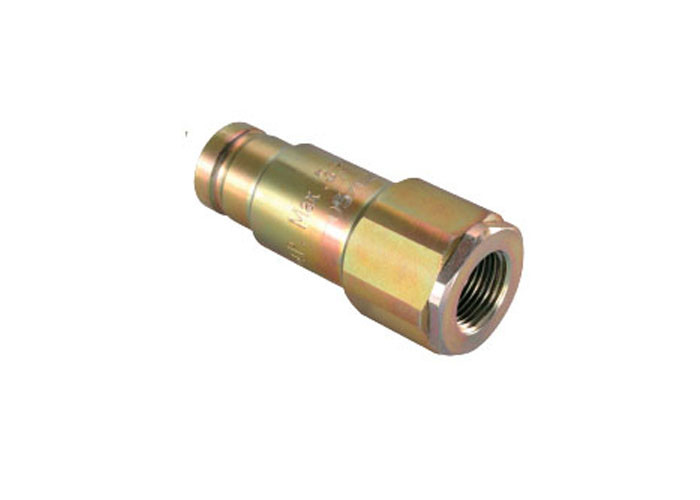

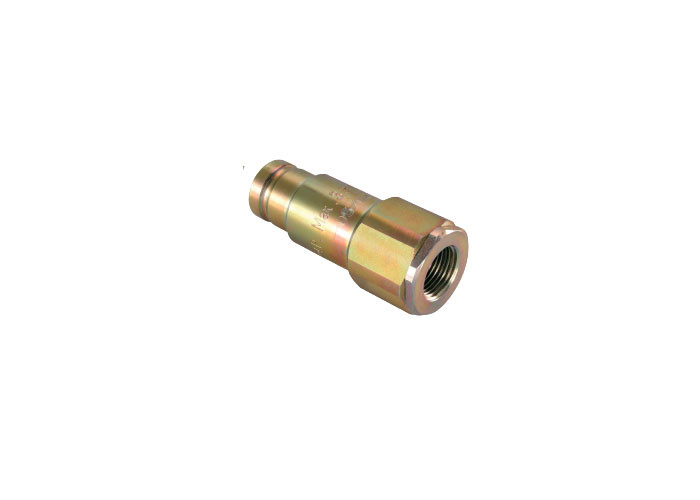

| Dimensione del corpo | Partenariato. | Filtro | C | D | E | HEX |
| 1/4" | CB-P2S-6FN-A | 4/4-18 | 2.11 | 0.98 | 1.71 | 0.91 |
| 1/4" | CB-P2S-6FG-A | 4/4-19 | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8" | CB-P3S-6FN-A | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8" | CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| 1/2" | CB-P4S-6FN-A | 1/8 - 14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 1/2" | CB-P4S-6FG-A | 1/8 - 14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4" | CB-P6S-6FN-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4" | CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 1" | CB-P8S-6FN-A | 1 - 11 | 3.21 | 1.97 | 2.38 | 1.81 |
| 1" | CB-P8S-6FG-A | 1 - 11 | 3.21 | 1.97 | 2.38 | 1.81 |
