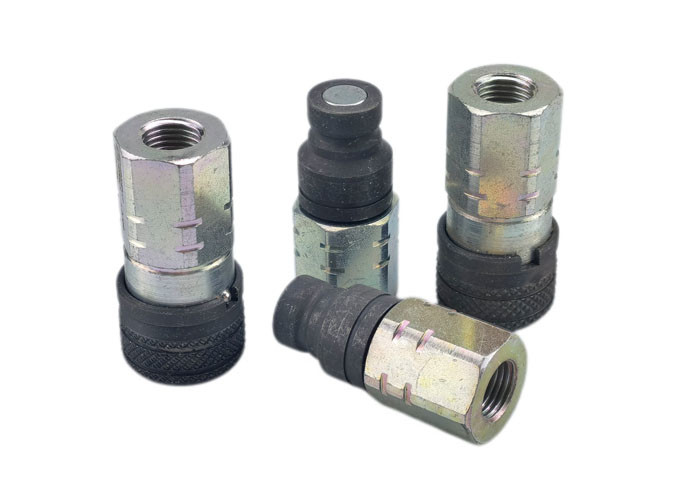

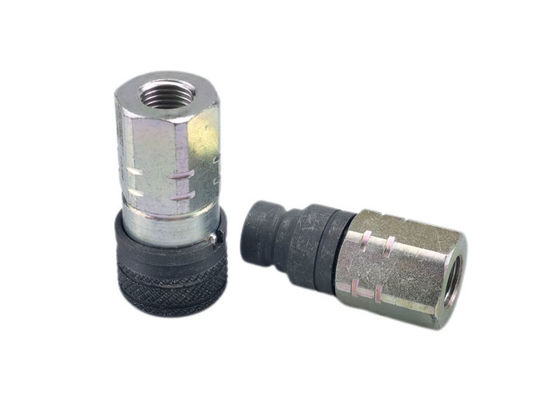

3/8' ISO16028 Accoppiamenti idraulici standard in acciaio a faccia piatta
Applicazioni
La serie CB-6 è ideale per le applicazioni in cui la perdita idraulica è un problema e l'intercambiabilità con altri produttori è importante.Apparecchiature agricole, attrezzature minerarie, manutenzione ferroviaria, sollevatori a secchi, caricatori a sterzo
Materiali standard
L'accoppiamento della serie CB-6 è un accoppiamento idraulico a superficie piatta a secco o a minima fuoriuscita che soddisfa lo standard ISO16028.
Caratteristiche
| Dimensione del corpo | Partenariato. | Filtro | A | B | HEX |
| 1/4" | CB-S2S-6FN | 1/4 ′′ | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2 ¢ | 2.87 | 1.26 | 1.18 |
| 1/2" | CB-S4S-6FN | 1/2 ¢ | 3.31 | 1.50 | 1.42 |
| 1/2" | CB-S4S-6FN | 3/4 ′′ | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2 ¢ | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 ′′ | 3.39 | 1.65 | 1.42 |
| 3/4" | CB-S6S-6FN | 3/4 ′′ | 3.74 | 1.89 | 1.61 |
| 3/4" | CB-S6S-6FN | 1 ¢ | 3.86 | 1.89 | 1.61 |
| 1" | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |
| Dimensione del corpo | Partenariato. | Filtro | C | D | HEX |
| 1/4" | CB-P2S-6FN | 1/4 ′′ | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2 ¢ | 2.52 | 0.78 | 1.18 |
| 1/2" | CB-P4S-6FN | 1/2 ¢ | 2.91 | 0.96 | 1.42 |
| 1/2" | CB-P4S-6FN | 3/4 ′′ | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2 ¢ | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 ′′ | 2.95 | 1.06 | 1.42 |
| 3/4" | CB-P6S-6FN | 3/4 ′′ | 3.39 | 1.18 | 1.61 |
| 3/4" | CB-P6S-6FN | 1 ¢ | 3.39 | 1.18 | 1.61 |
| 1" | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
