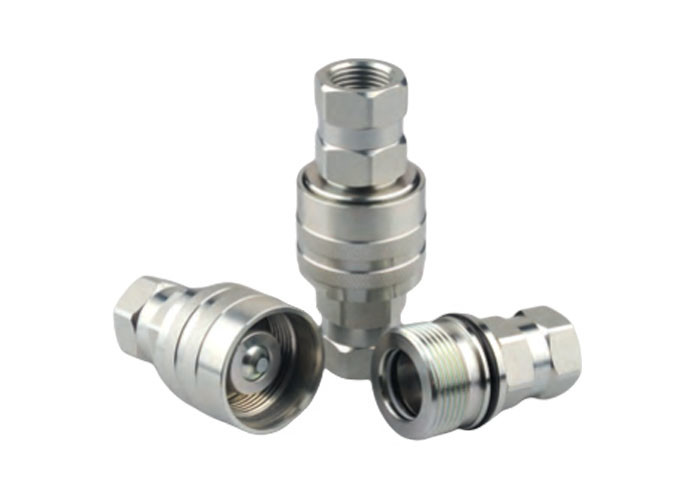

presa con valvola innesco con valvola CVV filo bloccato tipo di accoppiamento veloce idraulico
Applicazioni
La serie CVV è ampiamente utilizzata nelle attrezzature (escavatori), nei veicoli, nelle attrezzature idrauliche, nelle macchine da perforazione.
Specificità:
| Dimensione del corpo (in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pressione nominale (PSI) | 5000 | 5000 | 5000 | 5000 | 5000 |
| Flusso nominale (GPM) | 3 | 6 | 12 | 28 | 50 |
| Intervallo di temperatura (sigilli std) | -20°C a +120°C | ||||
| Materiale di tenuta standard | NBR | ||||
Caratteristiche:
1, nuove valvole progettazione, può resistenza danni da alto flusso e la pressione di impulso che fornisce prestazioni avanzate.
2, lavorato a partire da una barra di acciaio massiccio per la durata.
3, La serie CVV utilizza un meccanismo di blocco a manica filettata, accoppiato con fili maschili corrispondenti sull'accoppiatore, Le due metà devono essere filettate manualmente insieme dal collegamento.
4, il nuovo trattamento di cromatura fornisce prestazioni anti-ruggine avanzate.
5, un retentivo della valvola a filo fornisce un arresto della valvola che assicura l'allineamento positivo della valvola.
6, Compatibile con la serie FASTER CVV STCCHI VD.
| PARTE N.O. | LS | D | HEX1 | HEX3 | A | T |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30对边 | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30对边 | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36 versante | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41对边 | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51 versante | 24.5 | G1 NPT1 |
| PARTE N.O. | LP | d | HEX2 | A | T |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
