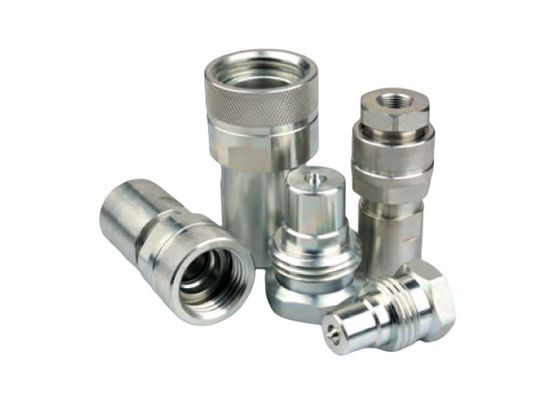

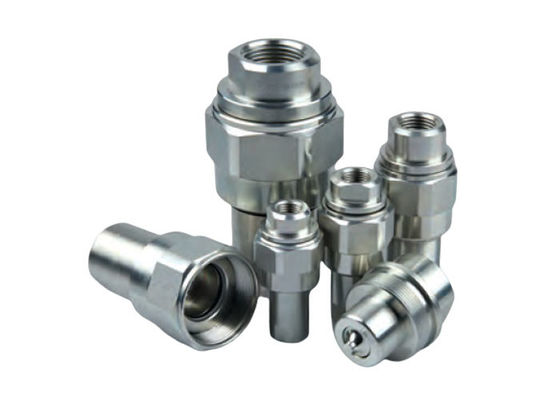

KZE-BA Accoppiamento veloce idraulico a filo bloccato
Applicazioni
Apparecchiature mobili, macchine agricole e apparecchiature industriali universali.
Caratteristiche:
Nuovo design della valvola, può resistenza danni da flusso elevato e la pressione di impulso che fornisce prestazioni avanzate
Fabbricazione a partire da materiali di acciaio massiccio
La serie KZE-BA utilizza un meccanismo di blocco a manica filettata, accoppiato con fili maschili corrispondenti sul capezzolo.
Il nuovo trattamento di cromatura fornisce prestazioni anti-ruggine avanzate.
Compatibile con la serie GROMELLE 6000 e la serie HOLMBURY TGW e la serie FARTER VVS.
| Dimensione del corpo (in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pressione nominale (PSI) | 10000 | 10000 | 10000 | 8500 | 6000 |
| Flusso nominale (GPM) | 3 | 6 | 12 | 28 | 50 |
| Intervallo di temperatura | -20°C a +120°C | ||||
| Materiale di sigillo | NBR | ||||
| PARTE N.O. | LS | D | HEX1 | A | T |
| CB-S2S-BA | 58.9 | S32六角 | S19对边 | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | S36六角 | S22对边 | 16 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | S39六角 | S27对边 | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | S50六角 | S35 versante | 20.5 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | S65六角 | S41对边 | 20.5 | G1 NPT1 |
| PARTE N.O. | LP | C | HEX2 | A | T |
| CB-P2S-BA | 36 | 12.5 | S19对边 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 40.5 | 16 | S22对边 | 16 | G3/8 NPT3/8 |
| CB-P4S-BA | 49 | 17 | S27对边 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 56 | 19 | S35 versante | 20.5 | G3/4 NPT3/4 |
| CB-P8S-BA | 66 | 22 | S41对边 | 20.5 | G1 NPT1 |
