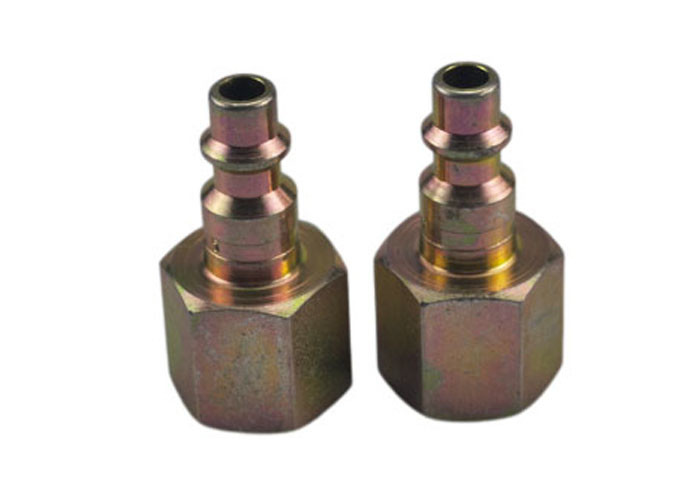

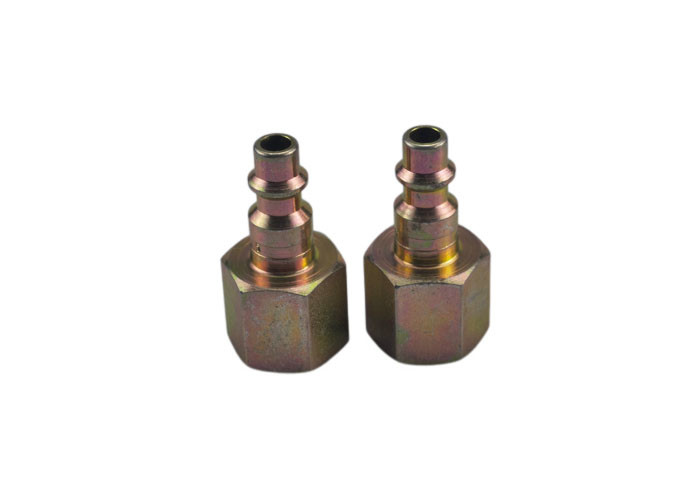

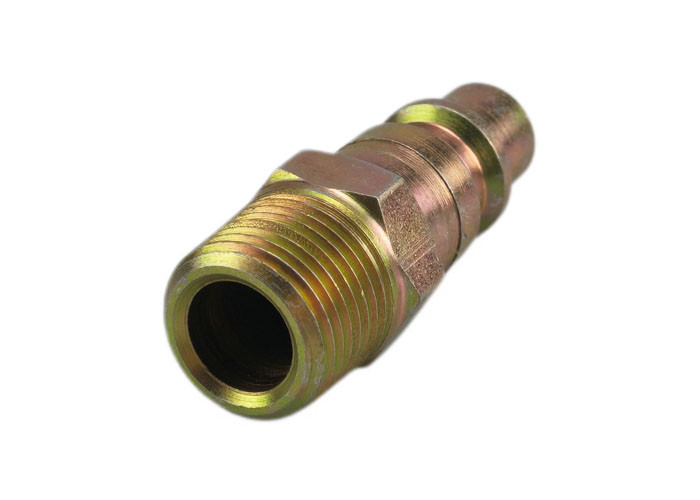

Coppia rapida idraulica a filo di tipo bloccato Coppia rapida a filo
Gli accoppiamenti con diametro nominale superiore a 25 mm sono progettati e fabbricati conformemente alle disposizioni del modulo D1 della direttiva europea 97/23/CE relativa alle apparecchiature a pressione.Non devono essere utilizzati per il trasporto di gas volatili.
Gli accoppiamenti della serie CB-5 con diametro nominale fino a 25 mm sono progettati e fabbricati ai sensi dell'articolo 3.3 della direttiva europea 97/23/CE relativa alle apparecchiature a pressione.
Applicazioni
Tutte le applicazioni industriali e gravi.Obri pubblici, offshore, apparecchiature di sollevamento, sistemi soggetti a pesanti carichi meccanici, alte pressioni
Materiali standard
Caratteristiche
| Dimensione del corpo | Partenariato. | Filtro | A | B | HEX |
| 1/4" | CB-S2S-5FN | 4/4-18 | 53 | 35 | 19 |
| 1/4" | CB-S2S-5FG | 4/4-19 | 53 | 35 | 19 |
| 3/8" | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| 1/2" | CB-S4S-5FN | 1/8 - 14 | 74 | 45 | 27 |
| 1/2" | CB-S4S-5FG | 1/8 - 14 | 74 | 45 | 27 |
| 3/4" | CB-S6S-5FN | 3/4-14 | 91 | 55 | 35 |
| 3/4" | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1" | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| 1" | CB-S8S-5FG | 1 - 11 | 103 | 69 | 41 |
| Dimensione del corpo | Partenariato. | Filtro | C | D | HEX |
| 1/4" | CB-P2S-5FN | 4/4-18 | 35 | 15 | 19 |
| 1/4" | CB-P2S-5FG | 4/4-19 | 35 | 15 | 19 |
| 3/8" | CB-P3S-5FN | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-5FG | 3/8-19 | 42 | 19 | 23 |
| 1/2" | CB-P4S-5FN | 1/8 - 14 | 50 | 22 | 27 |
| 1/2" | CB-P4S-5FG | 1/8 - 14 | 50 | 22 | 27 |
| 3/4" | CB-P6S-5FN | 3/4-14 | 63 | 29 | 35 |
| 3/4" | CB-P6S-5FG | 3/4-14 | 63 | 29 | 35 |
| 1" | CB-P8S-5FN | 1-11 1/2 | 71 | 36 | 41 |
| 1" | CB-P8S-5FG | 1 - 11 | 71 | 36 | 41 |
