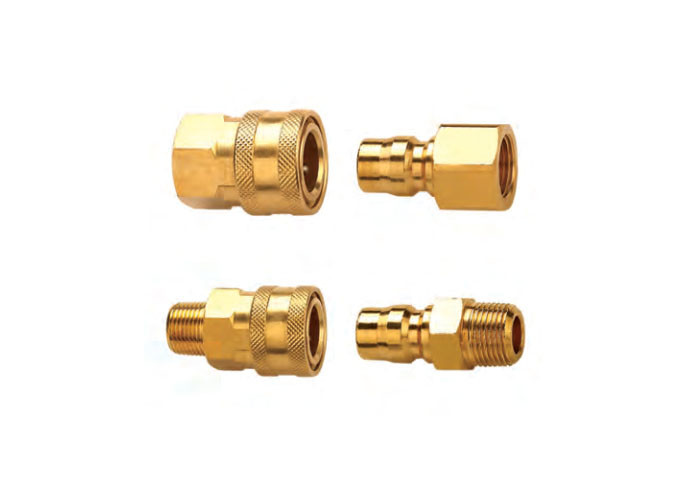

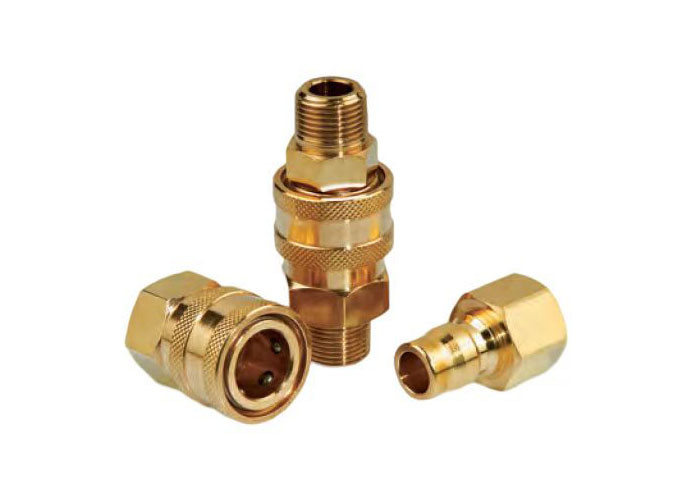

Applicazioni in flussi massimi idraulici di tipo giapponese
Applicazioni: la serie è costituita da accoppiamenti non valsabili per applicazioni che richiedono un flusso massimo.il foro aperto offre la più bassa caduta di pressione di qualsiasi progetto di accoppiamento rapido ed è ideale per applicazioni come acqua ad alta pressione e lavastoviglie, detergenti per tappeti e linee di raffreddamento per muffe e molte altre applicazioni non con valvole.
Specificità:
| Dimensione del corpo (in) | 1/8 | 1/4 | 3/8 | 1/2 |
| Pressione nominale (PSI) | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Flusso nominale (GPM) | 3 | 6 | 12 | 12 |
| Intervallo di temperatura (std sigilli) | -20°C a +120°C | |||
Caratteristiche:
1.Il foro liscio e aperto senza valvola in entrambe le metà offre una minima caduta di pressione e consente un facile attacco in applicazioni in cui le stesse linee vengono utilizzate per più di un supporto.
2Gli accoppiatori e i capezzoli sono lavorati con materiale massiccio, fornendo un accoppiamento di qualità e durevole.
3I capezzoli sono disponibili in ottone e acciaio inossidabile 304 come materiali standard.
4I capezzoli sono disponibili in acciaio inox 304, ottone.
5L'accoppiamento è un accoppiamento "interscambiato" perché può essere interscambiato dimensionalmente e funzionalmente con accoppiamenti simili realizzati da altri produttori.
6.Compatibile con la serie NITTO TSP.
| PARTE N.O. | LS | ¢ D | HEX1 | A | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| PARTE N.O. | LS | ¢ D | HEX1 | A | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| PARTE N.O. | LP | C | HEX2 | A | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| PARTE N.O. | LP | C | HEX1 | A | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
