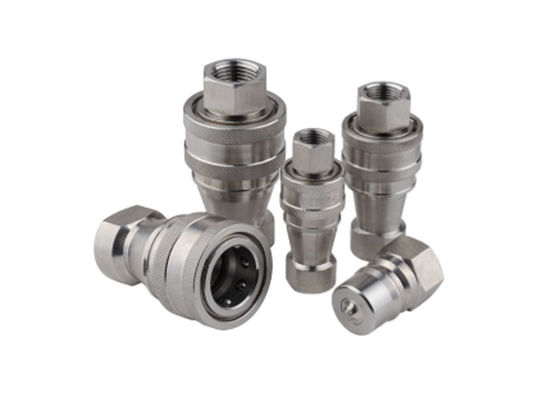

ISO 7241B Accoppiatore veloce idraulico di tipo aperto e chiuso in acciaio inossidabile
Caratteristiche
CB-SPL-1FG/CB-SPM-1FG sono utilizzati in macchinari da costruzione, applicazioni idrauliche.Questi accoppiamenti a doppio spegnimento possono essere trovati ovunque le linee di trasferimento dei fluidi debbano essere collegate e scollegate per il funzionamento o la manutenzione delle apparecchiature, e una perdita di liquidi è indesiderabile.
Materiali standard

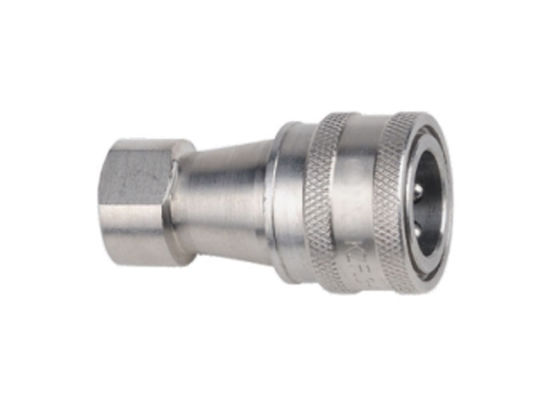

| Dimensione del corpo | Partenariato. | LS | Φ D | HS | A | T |
| 1/8" | CB-S2L-1F | 48 | 24 | 2 | 10 | ZG1/8 |
| 1/4" | CB-S2L-1F | 58 | 28 | 2 | 12.5 | ZG1/4 |
| 3/8" | CB-S3L-1F | 65 | 35 | 2 | 13 | ZG3/8 |
| 1/2" | CB-S4L-1F | 72 | 45 | 2 | 14 | ZG1/2 |
| 3/4" | CB-S6L-1F | 88 | 55 | 2 | 17 | ZG3/4 |
| 1" | CB-S8L-1F | 102 | 65 | 2 | 23 | ZG1 |
| 1-1/4" | CB-S10L-1F | 115 | 79 | 2 | 27 | ZG1-1/4 |
| 1-1/2" | CB-S12L-1F | 124 | 79 | 2 | 27 | ZG1-1/2 |
| 2" | CB-S16L-1F | 132 | 109 | 2 | 30 | ZG2 |

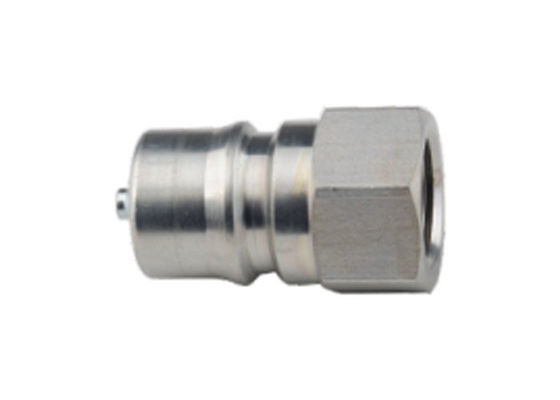

| Dimensione del corpo | Partenariato. | LP | C | HP | A | T |
| 1/8" | CB-P2L-1F | 29 | 19 | 6 | 10 | ZG1/8 |
| 1/4" | CB-P2L-1F | 36 | 22.5 | 6 | 12.5 | ZG1/4 |
| 3/8" | CB-P3L-1F | 40 | 25 | 6 | 13 | ZG3/8 |
| 1/2" | CB-P4L-1F | 44 | 28 | 6 | 14 | ZG1/2 |
| 3/4" | CB-P6L-1F | 52 | 36 | 6 | 17 | ZG3/4 |
| 1" | CB-P8L-1F | 62 | 40 | 6 | 23 | ZG1 |
| 1-1/4" | CB-P10L-1F | 70 | 45 | 6 | 27 | ZG1-1/4 |
| 1-1/2" | CB-P12L-1F | 75 | 49 | 6 | 27 | ZG1-1/2 |
| 2" | CB-P16L-1F | 80 | 52 | 6 | 30 | ZG2 |
