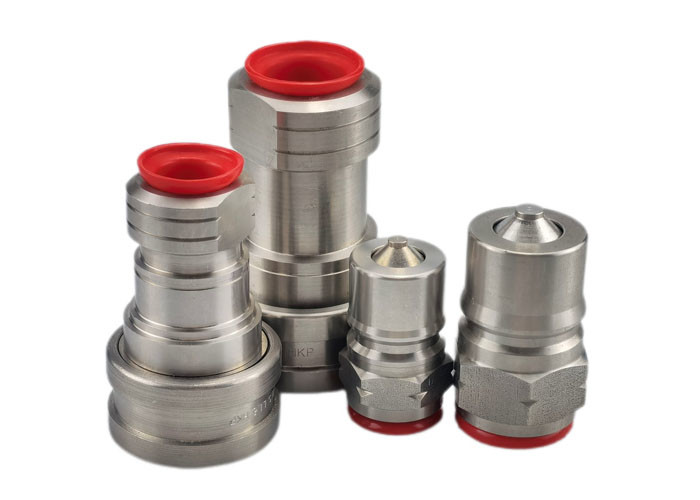

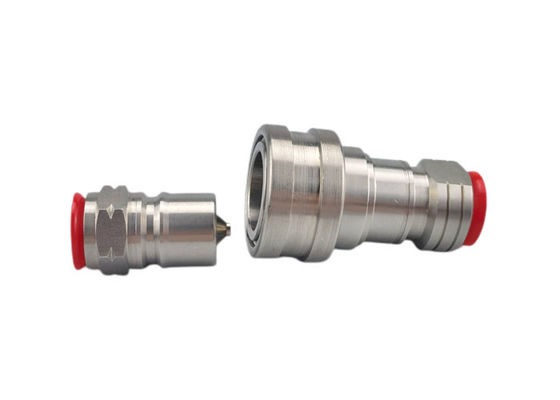

0.5'' tubo idraulico Quick Connect

1/2" CB-1 Serie acciaio inossidabile 316 tipo chiuso di accoppiamento veloce idraulico

CB-SPL-1FG/CB-SPM-1FG sono utilizzati in macchinari da costruzione, applicazioni idrauliche.Questi accoppiamenti a doppio spegnimento possono essere trovati ovunque le linee di trasferimento dei fluidi debbano essere collegate e scollegate per il funzionamento o la manutenzione delle apparecchiature, e una perdita di liquidi è indesiderabile.

Materiali standard

• Acciaio inossidabile
• Sigilli: NBR, Viton, EPDM

Caratteristiche

1. Le valvole a poppet si aprono automaticamente quando sono accoppiate entro la pressione di lavoro nominale per mantenere il flusso rapidamente.
2. Le parti critiche sono indurite per la durata.
3. Compatibile con la serie PARKER 60, la serie FASTER HNV, la serie AEROQUIP FD45 e la serie HANSEN HK.

   Dimensione del corpo	Partenariato.	Filtro	A	B	Attraverso i piatti
   1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   1/4"	CB-S2S-1FG	4/4-19	2.26	1.17	0.75
   1/4"	CB-S2S-1FN	4/4-18	2.26	1.17	0.75
   3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   1/2"	CB-S4S-1FG	1/8 - 14	2.96	1.86	1.13
   1/2"	CB-S4S-1FN	1/8 - 14	2.96	1.86	1.13
   3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1"	CB-S8S-1FG	1 - 11	4.13	2.61	1.75
   1"	CB-S8S-1FN	1 - 11	4.13	2.61	1.75



   Dimensione del corpo	Partenariato.	Filtro	C	D	E	HEX
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4"	CB-P2S-1FG	4/4-19	1.52	0.87	0.56	0.75
   1/4"	CB-P2S-1FN	4/4-18	1.52	0.87	0.56	0.75
   3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2"	CB-P4S-1FG	1/8 - 14	2.03	1.30	0.76	1.13
   1/2"	CB-P4S-1FN	1/8 - 14	2.03	1.30	0.76	1.13
   3/4"	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4"	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1"	CB-P8S-1FG	1 - 11	2.85	1.88	0.97	1.63
   1"	CB-P8S-1FN	1 - 11	2.85	1.88	0.97	1.63
