3/8" accoppiamento rapido idraulico di serie CB-1 per la compatibilità con PARKER 60 serie

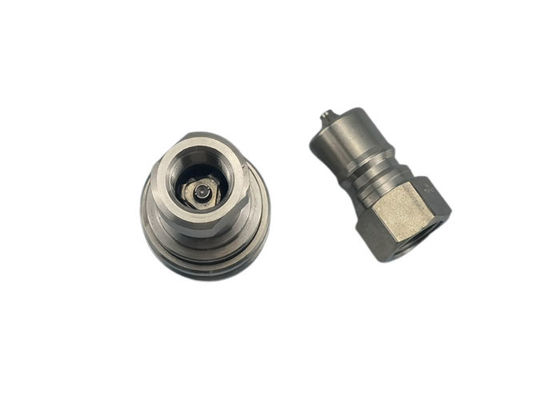

3/8" CB-1 Serie acciaio inossidabile 316 di tipo chiuso di accoppiamento veloce idraulico

Dove posso trovare un accoppiamento veloce idraulico?

Materiali standard

• Acciaio inossidabile
• Sigilli: NBR, Viton, EPDM

CB-SPL-1FG/CB-SPM-1FG sono utilizzati in macchinari da costruzione, applicazioni idrauliche.Questi accoppiamenti a doppio spegnimento possono essere trovati ovunque le linee di trasferimento dei fluidi debbano essere collegate e scollegate per il funzionamento o la manutenzione delle apparecchiature, e una perdita di liquidi è indesiderabile.


Caratteristiche

1. Le valvole a poppet si aprono automaticamente quando sono accoppiate entro la pressione di lavoro nominale per mantenere il flusso rapidamente.
2. Le parti critiche sono indurite per la durata.
3. Compatibile con la serie PARKER 60, la serie FASTER HNV, la serie AEROQUIP FD45 e la serie HANSEN HK.
4.

   Dimensione del corpo	Partenariato.	Filtro	A	B	Attraverso i piatti
   1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   1/4"	CB-S2S-1FG	4/4-19	2.26	1.17	0.75
   1/4"	CB-S2S-1FN	4/4-18	2.26	1.17	0.75
   3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   1/2"	CB-S4S-1FG	1/8 - 14	2.96	1.86	1.13
   1/2"	CB-S4S-1FN	1/8 - 14	2.96	1.86	1.13
   3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1"	CB-S8S-1FG	1 - 11	4.13	2.61	1.75
   1"	CB-S8S-1FN	1 - 11	4.13	2.61	1.75



   Dimensione del corpo	Partenariato.	Filtro	C	D	E	HEX
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4"	CB-P2S-1FG	4/4-19	1.52	0.87	0.56	0.75
   1/4"	CB-P2S-1FN	4/4-18	1.52	0.87	0.56	0.75
   3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2"	CB-P4S-1FG	1/8 - 14	2.03	1.30	0.76	1.13
   1/2"	CB-P4S-1FN	1/8 - 14	2.03	1.30	0.76	1.13
   3/4"	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4"	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1"	CB-P8S-1FG	1 - 11	2.85	1.88	0.97	1.63
   1"	CB-P8S-1FN	1 - 11	2.85	1.88	0.97	1.63
