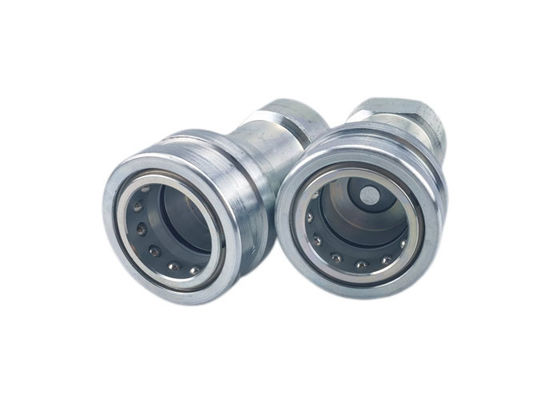

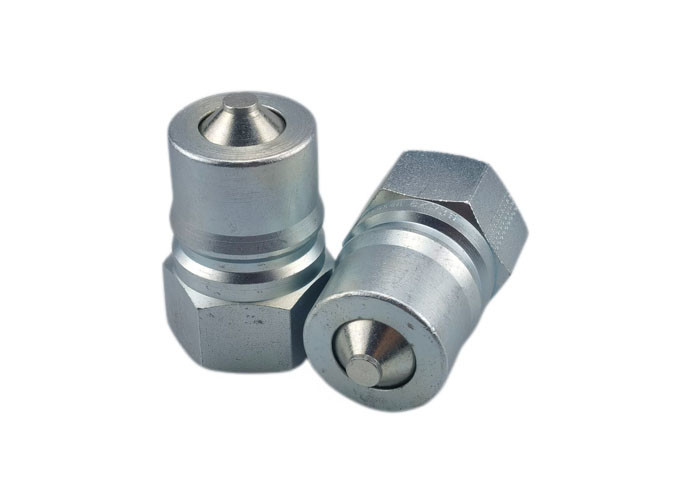

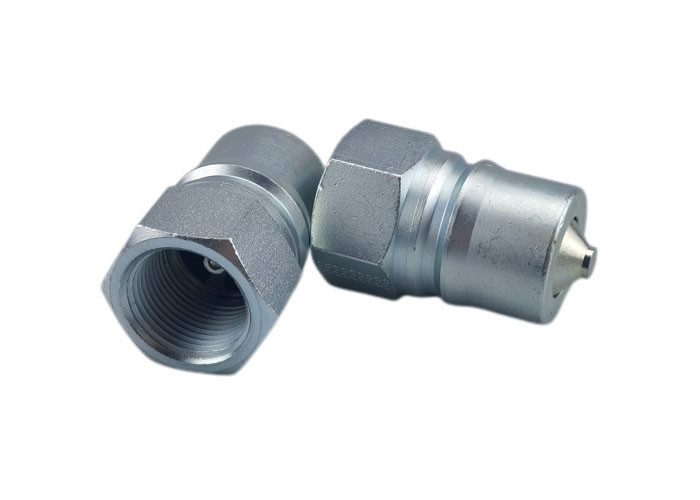

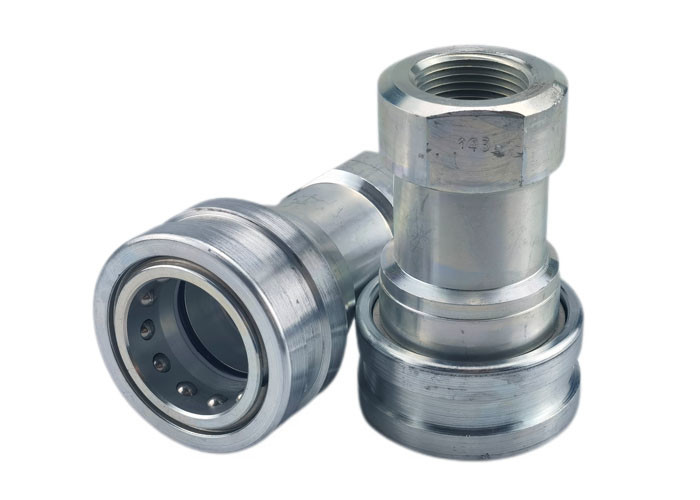

Accoppiamento veloce idraulico in acciaio di tipo aperto e chiuso
Gli accoppiamenti della serie CB-1 sono progettati per il servizio idraulico di uso generale.Gli accoppiamenti CB-1 sono conformi ai requisiti dimensionali della norma ISO 7241-BLe dimensioni del corpo vanno da 1/8" a 1".
Materiali standard
Acciaio inossidabile
Sigilli: NBR, Viton, EPDM
Caratteristiche
Le valvole a poppet si aprono automaticamente quando sono accoppiate entro la pressione di lavoro nominale per mantenere il flusso rapidamente.
Le parti critiche sono indurite per la durata.
Compatibile con la serie PARKER 60, la serie FASTER HNV, la serie AEROQUIP FD45 e la serie HANSEN HK.
Pressione nominale
| Dimensioni del corpo | Pressione nominale (PSI) | Pressione nominale (BAR) | Materiale di tenuta standard |
| 1/8" | 4000 | 275 | NBR |
| 1/4" | 5000 | 345 | |
| 3/8" | 3700 | 255 | |
| 1/2" | 5000 | 345 | |
| 3/4" | 4000 | 275 | |
| 1" | 4000 | 275 |
| Dimensione del corpo | Partenariato. | Filtro | A | B | Attraverso i piatti |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4" | CB-S2S-1FG | 4/4-19 | 2.26 | 1.17 | 0.75 |
| 1/4" | CB-S2S-1FN | 4/4-18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2" | CB-S4S-1FG | 1/8 - 14 | 2.96 | 1.86 | 1.13 |
| 1/2" | CB-S4S-1FN | 1/8 - 14 | 2.96 | 1.86 | 1.13 |
| 3/4" | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4" | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8S-1FG | 1 - 11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8S-1FN | 1 - 11 | 4.13 | 2.61 | 1.75 |
| Dimensione del corpo | Partenariato. | Filtro | C | D | E | HEX |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4" | CB-P2S-1FG | 4/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4" | CB-P2S-1FN | 4/4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2" | CB-P4S-1FG | 1/8 - 14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2" | CB-P4S-1FN | 1/8 - 14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4" | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4" | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8S-1FG | 1 - 11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8S-1FN | 1 - 11 | 2.85 | 1.88 | 0.97 | 1.63 |
