Guida alla configurazione del prodotto: personalizzare la testa di controllo push-pull non bloccante
Scegliere la testa di controllo giusta non riguarda solo le dimensioni del cavo o il montaggioottenere il pulsante giusto, fine di uscita, filo e trattoper adattarsi perfettamente all'interfaccia della vostra attrezzatura.
Noi di Phidix capiamo che una configurazione raramente si adatta a tutti.serie di teste di comando non bloccantiè completamente modulare, offrendo più percorsi di personalizzazione in modo che OEM, integratori e team di manutenzione possano trovare rapidamente una configurazione che si installa in modo pulito e funziona con sicurezza.

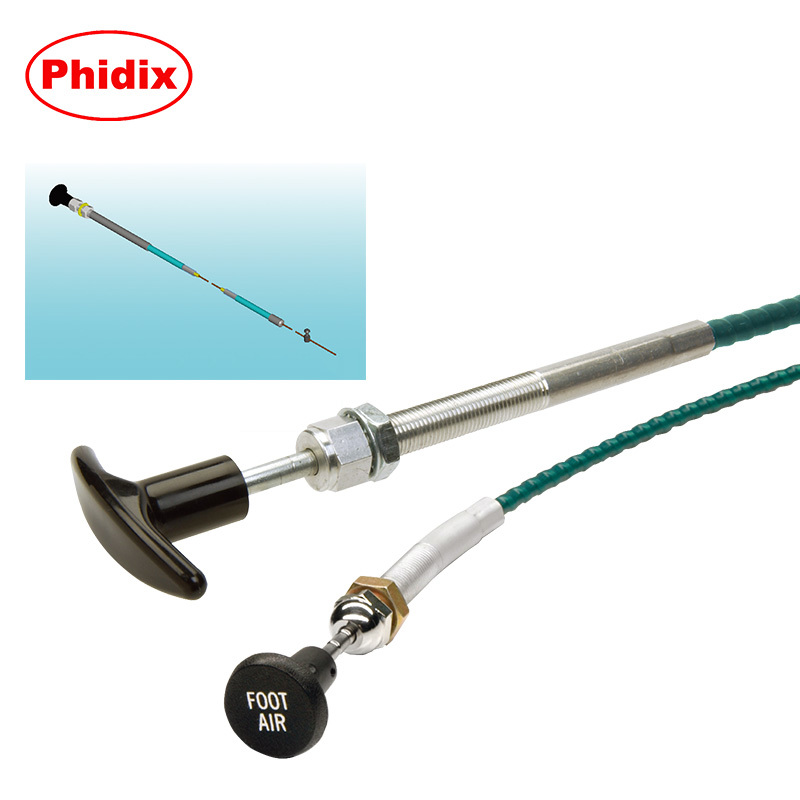

Opzioni di maniglia e manopola
| Stile |
Descrizione |
Uso tipico |
| T-Handle (Plano) |
Compatto e facile da afferrare |
Operazioni generali di arresto/strangolamento |
| Maniglia in T con marcatura |
Versioni etichettate come "STOP", "CHOKE" |
Per i controlli critici per la sicurezza |
| Manico rotondo |
Manopola estetica a basso profilo |
Distanza stretta tra i pannelli |
| Appoggio a costole/contourato |
Aggancio migliorato per mani grasse/guanti |
Ambiente industriale |
Le manopole sono disponibili in plastica o metallo e possono essere colorate o incise su richiesta.
Configurazioni finali di uscita
| Tipo |
Descrizione |
Adattabilità all'applicazione |
| Testa girevole a filo |
Offre lunghezza e allineamento regolabili |
Per percorsi stretti o ad angolo |
| Testa girevole a scanalatura |
Concepito per il montaggio di clip/ancora |
Comuni nelle impostazioni di arresto del motore |
| Capo fisso |
Terminazione più semplice |
sistemi di corto raggio o di direzione fissa |
Ogni tipo di uscita può essere abbinato a diverse dimensioni di cavo e interfacce di barre filettate.

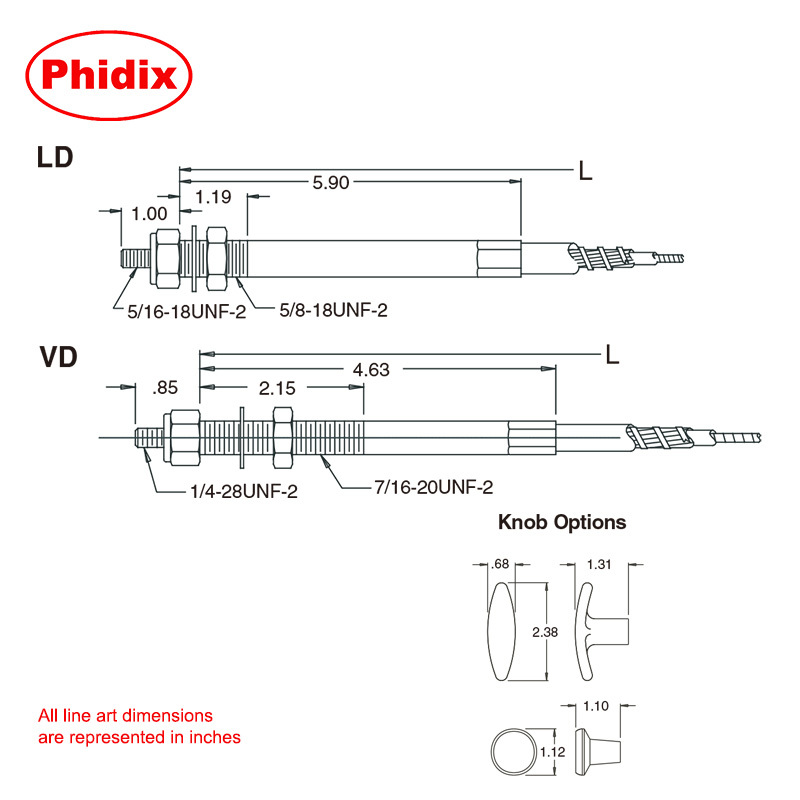

fili di montaggio del pannello (corpo della testa di controllo)
Le teste di controllo Phidix sono disponibili con:
• 3/8"-24 UNF(filo standard leggero)
• 7/16"-20 UNF(per teste leggermente più grandi)
• 5/8"-18 UNF(per pannelli di maggiore resistenza o pannelli grossolani)
Possiamo anche fornire buste o supporti personalizzati per pannelli di grandi dimensioni o installazioni irregolari.
Compatibilità delle dimensioni del cavo
| Dimensione del cavo |
Uso previsto |
| VLD(Divisione molto leggera) |
Piccoli recinti o viaggi brevi |
| LD(Divisione leggera) |
Applicazioni generali dei pannelli |
I tipi di cavo supportati includono:EXT, UTC, eBristow, a seconda dell'attrito spinta-tirata desiderato e del percorso di curva.
Personalizzazione di colpi e spostamenti
Le opzioni standard di corsa vanno daDa 1 a 3 pollici, ma può essere personalizzato per:
• Requisiti per la valvola o l'asfissio
• Restrizioni di spaziatura del cruscotto
• Considerazioni ergonomiche per la portata di trazione dell'operatore
Se avete bisogno di un colpo non standard, configureremo la testa, la barra e l'alloggiamento in modo da corrispondere.
Suggerimento per l'applicazione: scegliere la giusta combinazione
Esempio di configurazione:
• Cavo di arresto del motore- Maniglia in T + testa girevole a scanalatura + canna inossidabile + 3° di marcia
• soffocamento del pannello remoto️ manopole rotonda + testa a filo + 2 ̊ viaggio + cavo VLD
• Box di controllo compatto️ manopola a basso profilo + testa fissa + 1 ️ viaggio
Hai bisogno di uno specifico visivo o di una matrice personalizzata?

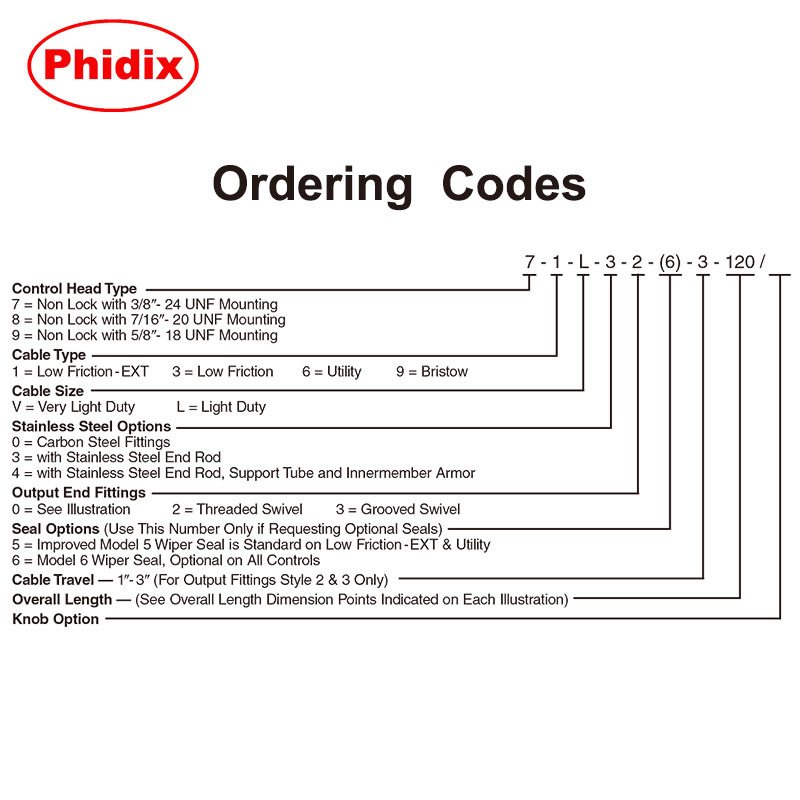

Offriamo pacchetti di disegno e code builder per team di ingegneria che hanno bisogno di abbinare specifici vincoli di enveloppe o sostituzioni legacy.
Ulteriori informazioni sul prodotto di base qui:Visualizzazione della testa di controllo non bloccante
O...ContattaciCon la manopola desiderata, il cavo, la punta e le specifiche di montaggio, ci occuperemo del resto.
