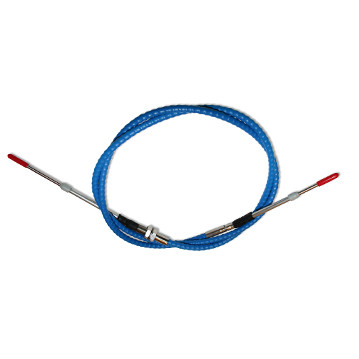

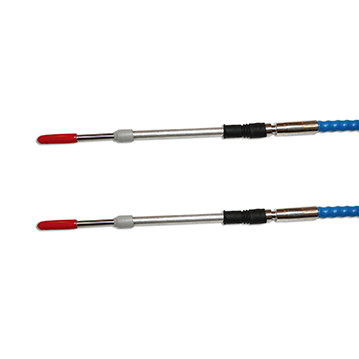

Cavo di controllo ad alte prestazioni Blue MaxTM
Per percorsi ristretti, carichi elevati e ambienti difficili
Progettato per le applicazioni più esigenti, il cavo di controllo push-pull Blue MaxTM offre prestazioni eccezionali in ambienti a rotazione limitata, ad alta temperatura e corrosivi.Con il suo raggio minimo di curvatura ultra flessibile di 4 pollici e il rivestimento in PTFE a basso attrito, consente un controllo del movimento liscio e affidabile dove i cavi tradizionali falliscono.
Sia che si stia integrando in macchinari off-highway, controlli marini, o attrezzature di livello militare, Blue MaxTM garantisce un movimento costante, una minore reazione,e durata massima di servizio anche sotto carico elevato e estrema complessità di percorrenza.
Caratteristiche chiave in sintesi
| Caratteristica |
Descrizione |
| Min. raggio di curvatura |
4" (100mm) Permette un percorso stretto e multipiano |
| Capacità di trasporto |
3" (76mm) di trazione spinta-trascinata |
| Involucro a bassa attrito |
PTFE per un funzionamento più liscio e un ridotto usura |
| Giubbotto esterno |
LDPE o Nylon 12 Per resistenza all'abrasione, ai raggi UV e ai prodotti chimici |
| Intervallo di temperatura |
-65°F a +300°F (-54°C a +149°C) |
| Apparecchi di finitura |
Completamente personalizzabile Swaged, filettato, clevis, paratia, ecc. |
| Opzioni di base |
Filato massello o fili di 1x19/7x7 disponibili per necessità di carico/flex |
| Colore della giacca |
Firma Blu o Nero (standard); altri colori disponibili su richiesta |
| Marchio |
Logo Phidix in rilievo per l'autenticità |
Quando scegliere Blue MaxTM
Blue MaxTM non e' il tuo tipico cavo di controllo.È progettato per sistemi di movimento che:
• Richiede curve a raggio stretto senza compromettere la corsa
• Operare in condizioni difficili (calore, freddo, vibrazioni, fluidi)
• Affrontare cicli di lavoro pesanti con migliaia di movimenti ripetuti
• esigere un'attrito molto basso per evitare la fatica delle mani o il ritardo di azionamento
Industria ideale:
Macchine da costruzione, sistemi di accelerazione marittimi, veicoli ferroviari, attrezzature minerarie, comandi dei veicoli di emergenza e sistemi a terra aerospazialis.
Core del cavo:
Il cavo di controllo Blue MaxTM utilizza undi acciaio inossidabileIl nucleo scorre all'interno di unInvolucro in PTFE, garantendo un basso attrito e una durata di vita prolungata in condizioni di percorrenza strette.
A seconda del carico applicativo e del tipo di movimento, possono essere offerte altre costruzioni di fili (ad esempio, filo massello o multifilati) come parte della personalizzazione OEM.
Costruzione dei condotti:
• Tubo interno: PTFE
• rinforzo: filo d'acciaio o rivestimento in monocolla
• Giacca esterna: LDPE o Nylon, resistente al calore/a sostanze chimiche/ai raggi UV
Tutte le interfacce sono spazzate o filettate secondo le specifiche, testate per la consistenza del colpo, la resistenza lineare e la capacità di carico finale.
Opzioni personalizzate per i sistemi OEM
Supportiamo la personalizzazione completa per:
• Durata del viaggio
• Lunghezza della custodia del cavo
• Tipologie di terminazione (a filo, a clevis, a trunnion, a sfera)
• Stili di montaggio (paratia, pannello)
• Ottimizzazione della forza di trazione (selezione del filo e del rivestimento)
Per gli sviluppatori OEM, offriamo modelli 3D, disegni di installazione e consulenza ingegneristica.
Norme di qualità di Phidix
Blue MaxTM è prodotto secondo rigorosi standard IATF 16949 e ISO 9001.Ogni partita è sottoposta a:
• Prova del colpo di carico (0 ′′ 3") sotto tensione nominale
• Controllo del coefficiente di attrito e di isteresi
• prova con spruzzo di sale (fino a 720 ore per uso marino)
• Simulazione della resistenza alla piegatura (10.000+ cicli)
