Sia che si stia progettando un collegamento dell'acceleratore, un sistema di spegnimento del motore o un meccanismo di rilascio del sedile, è essenziale comprendere le opzioni strutturali e dimensionali del cavo di controllo.Riassumiamo le specifiche standard e le combinazioni di configurazione per i cavi di tensione Phidix Pull-Only.

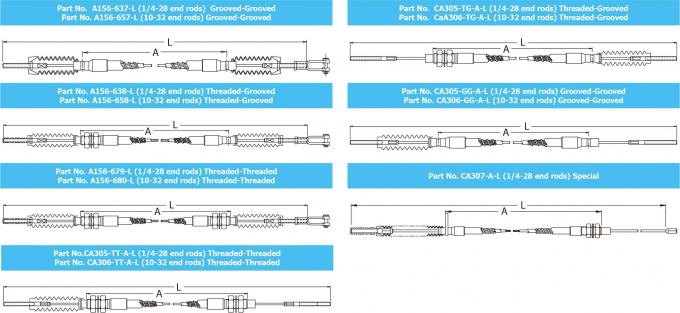

I cavi di tensione Phidix supportano un'ampia varietà di combinazioni di estremità, consentendo l'integrazione con clevises, manopole, supporti o supporti diretti per pannelli.
| Fine A | Finale B | Uso tipico |
| di larghezza superiore a 30 cm | di larghezza superiore a 30 cm | Controllo montato su pannello o supporti rigidi |
| di larghezza superiore a 30 cm | Con scanalatura | Azionamento della leva + ritorno della molla |
| Con scanalatura | Con scanalatura | Routing interno con tappe per cavi |
Hai bisogno di uno stile finale personalizzato?Vedi Opzioni di personalizzazione →
| Parametro | Valore |
| Lunghezza del cavo standard | 24 120 (disponibile su misura) |
| Materiale di base | Acciaio al carbonio ad alta resistenza alla trazione |
| Diametro della guaina | 6.0 ️ 9,5 mm a seconda della configurazione |
| Raggio minimo di piegatura | 5 ̊ (127 mm) |
| Intervallo di colpo | 1.0 3.5 tipico |
La configurazione finale è completamente personalizzabile in base alle esigenze del tratto di controllo, del routing del cavo e del montaggio terminale.
| Opzione | Benefici |
| Lubrificazione permanente | Riduce l'attrito durante il ciclo di vita |
| Stivali per la polvere / sigilli terminali | Protegge l'ingresso dei cavi dai contaminanti |
| Clips di montaggio | per il montaggio in linea o a bordo |
| Sleeve di regolazione a filo | Permette di regolare le cose sul posto |
Ci dica i suoi vincoli di montaggio e l'ambiente operativo, il nostro team vi aiuterà a selezionare o configurare la dimensione del cavo, la corsa e l'apparecchiatura di fine giusta per il vostro sistema.
Per comprendere meglio la progettazione complessiva del prodotto e la gamma di applicazioni, iniziamo con il nostro
Contatta Phidix per un preventivo o una raccomandazione.
