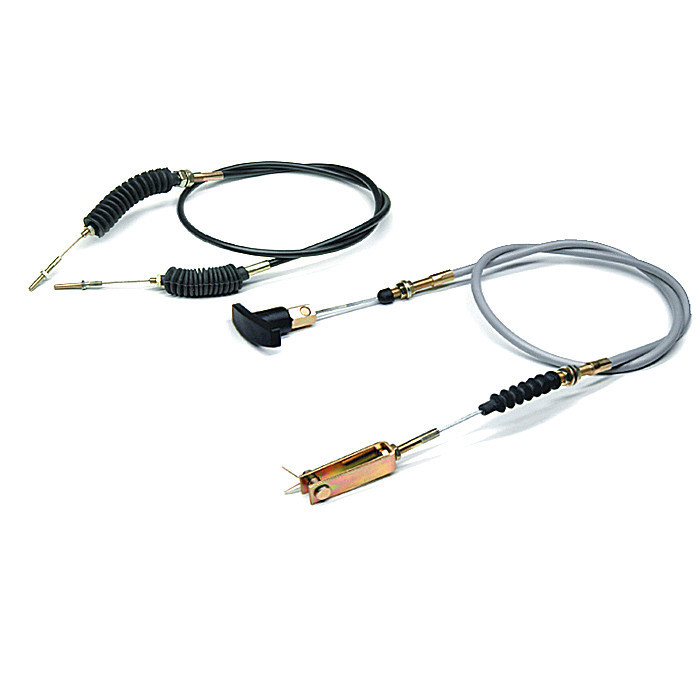

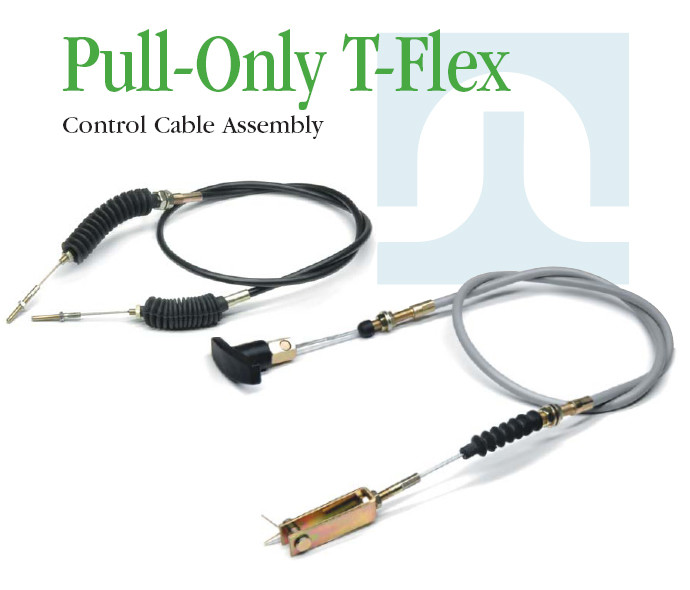

I cavi di controllo T-Flex di Phidix sono progettati per il controllo del movimento solo a trazione, costruiti con un nucleo in acciaio al carbonio ad alta resistenza e una guaina esterna resistente.Forniamo le principali specifiche tecniche e disegni dimensionali per supportare l'integrazione del sistema, le decisioni di ingegneria e le configurazioni personalizzate.
| Caratteristica | Specificità |
| Intervallo di colpo | 1.0" ️ 3.0" (25 ️76 mm) |
| Raggio minimo di piegatura | 5 pollici (127 mm) |
| Capacità di carico | Fino a 3000 libbre |
| Diametro esterno del cavo | 7.5 mm (tipico) |
| Core del cavo | Strato di acciaio al carbonio ad alta resistenza alla trazione |
| Materiale della guaina | olipropilene (standard) / plastica ad alta temperatura |
| Intervallo di temperatura | -54°C a +110°C (-65°F a 185°F) |
Per applicazioni ad alto carico e a bassa deformazione, i cavi T-Flex mantengono prestazioni accurate anche sotto vibrazioni e azionamenti ripetuti.
I cavi di controllo T-Flex supportano una varietà di tipi di montaggio terminale, ognuno adatto a diversi sistemi di montaggio:
• Fini di canna: funi a filo per l'azione diretta della leva
• Clissi e gioghi: per le connessioni basate sul collegamento
• Manopole/Fini degli occhi/Tapi a sfera: pannelli o installazioni rotanti
• Maniche avvitate o con testa: stabilità della struttura di supporto
Scaricare il disegno completo di montaggio Pull_Only_T_Flex.pdf
Di seguito sono riportati i diagrammi dimensionali delle opzioni di montaggio e delle configurazioni di montaggio dei cavi T-Flex comuni.
• Fino alla manica avvitata
• Fino a un'estremità con uno stelo a filo
Nota: per le specifiche dimensionali complete di tutti i tipi di apparecchiature, scaricare la nostra guida tecnica completa.
Ci fornisca il suo colpo, carico, temperatura di funzionamento e stile di connessione.I nostri ingegneri progetteranno un cablaggio adattabile per la vostra applicazione.
Contatta Phidixper l'assistenza tecnica o per i modelli CAD.
