Collegamenti a sfera a filo della serie CS
[ Descrizione del prodotto ]
Le giunzioni a sfera a filo sono costituite da una presa a sfera e da un perno a sfera.L'angolo di rotazione del tipo con presa di sicurezza (tipi CS) è di 15°, senza presa di sicurezza (tipi C) è di 18°.Durante il montaggio,la presa della palla viene spinta sopra l' anello di scattoSe la forza di ritenuta non è sufficiente, la connessione della presa a sfera/sottovoce a sfera può essere fissata con la presa di sicurezza, che può essere facilmente montata.Per proteggere i collegamenti a sfera filettati contro la contaminazioneLa nocciola esessuale fa parte dei collegamenti a sfera filettata con perno filettato.
[ Materiale ]
Corpo: acciaio a basso tenore di carbonio.
- Acciaio al carbonio, la palla è indurita.
Anello di ritenuta interno e clip di sicurezza: acciaio a molla rigido.
[ Finitura protettiva ]
Componenti delle giunzioni a sfera zincate e passivate trasparenti, puntino a sfera.
L'anello di ritenuta interno e la pinza di sicurezza sono de-fratturati.
[ Caratteristiche ]
Il puntino della palla è trattenuto da un anello interno di filo.
Un'ulteriore protezione per la ritenzione dei puntini è fornita dalla clip di sicurezza esterna del filo.
Per una migliore resistenza all'usura, la palla è indurita per induzione.
Gaiter di policloroprene opzionale disponibile per aiutare a resistere alla penetrazione di sporcizia.
Forma esagonale sul corpo.
Palla lucidata per un funzionamento più agevole.
[ Disegno ]
[ Dimensioni in metri ]

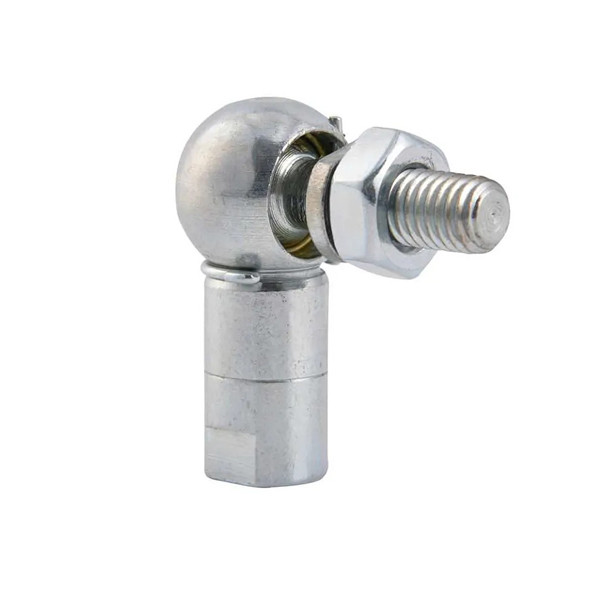

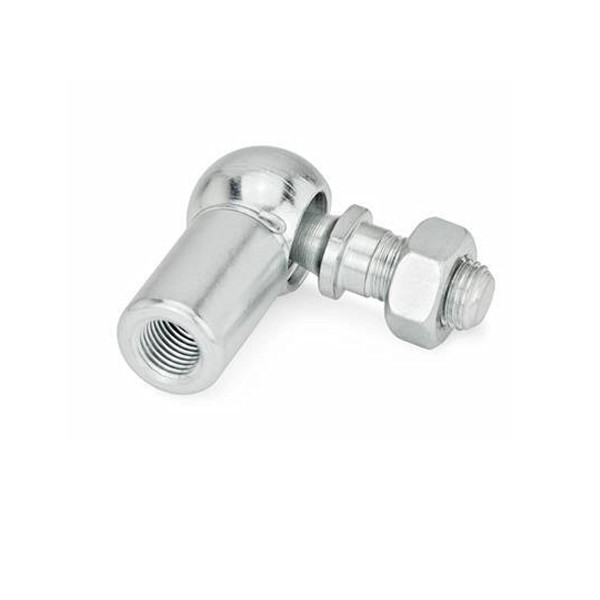

[ Immagini reali ]
