Gruppo cavi di controllo da 2,8 m Settore aerospaziale IATF16949 Cavi di controllo push-pull

Cavi di controllo push-pull ad alta efficienza Sistemi di controllo cavi push-pull

[ Descrizione del prodotto ]

Gamma completa di comandi push-pull che forniscono un mezzo per trasmettere il movimento lineare da una posizione all'altra.Offrono facilità di installazione e prestazioni superiori. I cavi push-pull sono realizzati con materiali resistenti/durevoli con guarnizioni di lunga durata che li mantengono protetti dall'ambiente resistendo a temperature comprese tra -65 ° F e 230 ° F. Questi cavi sono adatti per attrezzi e controllo dell'acceleratore, presa di forza/4 ruote motrici e attivazione valvole, batteria a distanza e scollegamento elettrico, cambio marcia, trasmissioni idrostatiche e fermi.

[Cavi di lunghezza personalizzata]

A - Servizio (capacità di carico e lunghezza del viaggio)

B - Raccordi terminali del condotto

• Tipo T

Raccordo terminale filettato per montaggio a paratia.

• Tipo G

Estremità del condotto scanalato Raccordo per il montaggio con bulloni a U o morsetti.

Per cavi di ricambio

• 1 Rimuovere il vecchio cavo

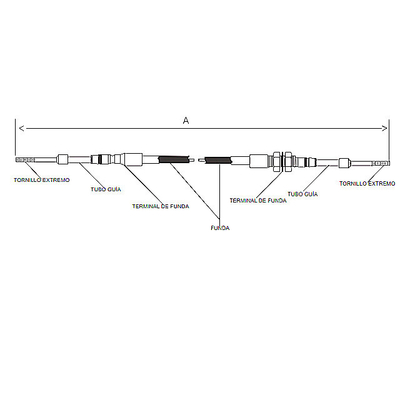

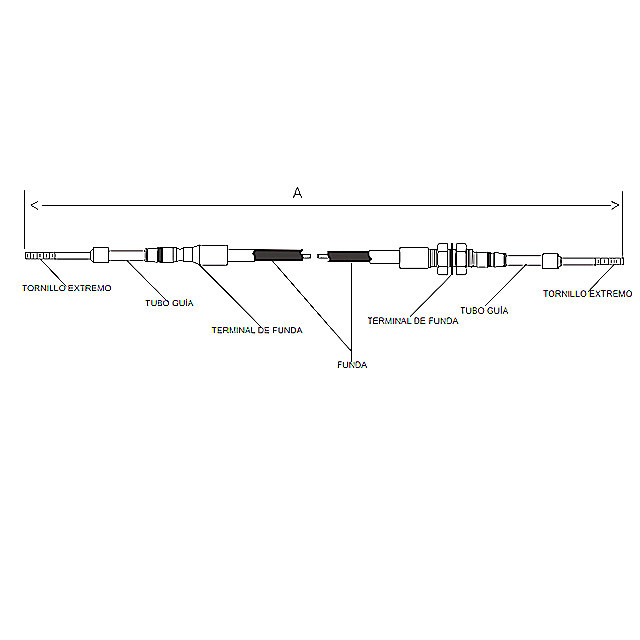

• 2 Misurare la lunghezza come mostrato di seguito

• 3 Misurare la lunghezza del viaggio.da 1" a 6"

• 4 Determinare la dimensione del filo "F."Selezionare il codice articolo di base dalla tabella sopra

Per nuovi cavi

• 1 Determinare la lunghezza complessiva.

• 2 Misurare la corsa richiesta.Aggiungi 1/4 "e poi arrotonda verso l'alto al pollice intero più vicino.

• 3 Determinare i carichi e selezionare il codice base dalla tabella sopra

C - Lunghezza totale e corsa in pollici

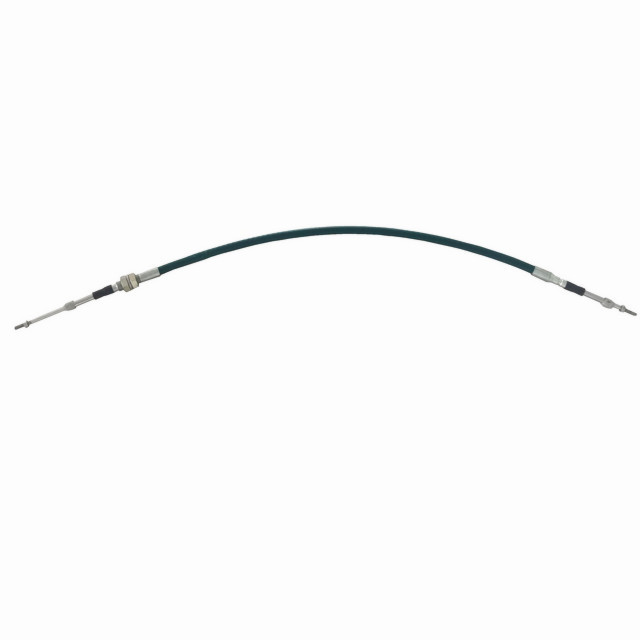

[Immagine reale]
