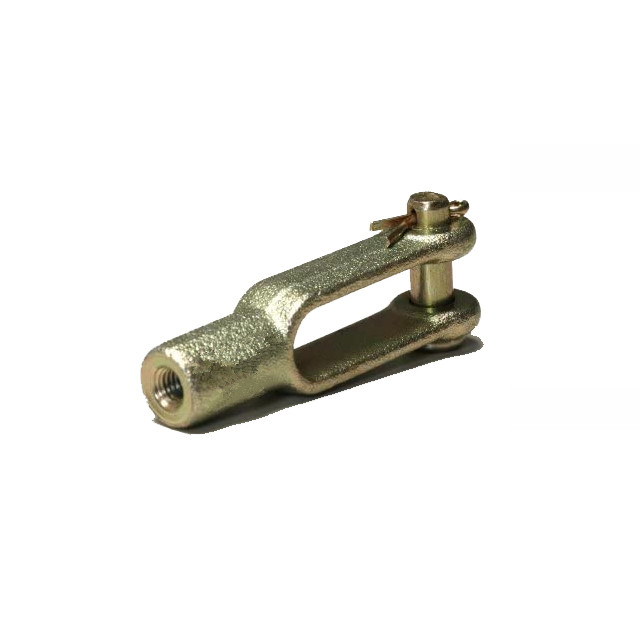

L'assemblaggio di Clevis comprende Clevis Pin e Split Pin
[ Descrizione del prodotto ]
Le clevis possono essere utilizzate in una vasta gamma di applicazioni, dal prato e giardino alla costruzione pesante.Un clevis può essere utilizzato in situazioni in cui un collegamento deve essere facilmente scollegatoIn questi casi, molte delle nostre clip di ritenuta facili da installare e rimuovere possono essere utilizzate senza perni per bloccare la clevis in posizione attraverso l'occhio del collegamento.Le pinne di molla sono realizzate utilizzando pin di acciaio a basso tenore di carbonio e corpi di acciaio a molla trattati termicamenteLe graffette di ritenuta sono realizzate con acciaio a molla trattato termicamente.
[ Caratteristiche ]
• Acciaio a basso tenore di carbonio per una progettazione economica
• Stila a clevis meccanizzato per una misurazione e un aspetto più precisi
• Disponibile sia in metri che in pollici
• Sono disponibili sia le versioni in metri che in pollici RH e LH
• Disponibili clip di ritenuta di più stili
• Simile alla norma DIN 71 752 (metrica)
[ Clevis Pin Retaining Clip Grafico ]
| CLEVIS Assemblee |
Parte n. | Filtro | Diametro del perno | Distanze | Apertura interna | Profondità interiore |
|
Assemblea di Clevis Include Clevis Pin e Split Pin |
175-601-202 | 10-32 UNF | 3/16" | 1.56" | .19" | 1.00" |
| 175-601-204 | 10-32 UNF | 1/4" | 2.00" | .29" | 1.30" | |
| 175-601-206 | 1 / 4 - 28 UNF | 1/4" | 2.00" | .29" | 1.30" | |
| 175-601-210 | 1 / 4 - 28 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-208 | 5/16-24 UNF | 1/4" | 2.00" | .29" | 1.30" | |
| 175-601-212 | 5/16-24 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-216 | 5/16-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-214 | 3/8-24 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-218 | 3/8-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-222 | 3/8-24 UNF | 7/16" | 2.88" | .50" | 1.88" | |
| 175-601-487 | 3/8-24 UNF | 1/2" | 3.00" | .57" | 1.88" | |
| 175-601-220 | 7/16-20 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-226 | 1/2-20 UNF | 7/16" | 2.88" | .50" | 1.88" | |
| 175-601-230 | 1/2-20 UNF | 1/2" | 3.00" | .57" | 1.88" | |

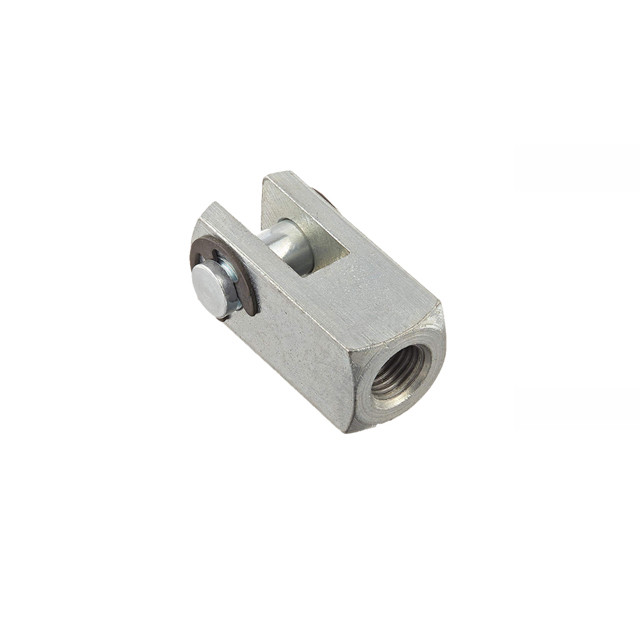

| Cleviglie meccanizzate | 175-435-088 | 1/2-20 UNF | 1/2" | 1.68 | .53 | 1.18 |
| Slip Clevis | AC310 | 1 / 4 - 28 UNF | 2.5" | 1/4" | 3.25" | .28" |
