I legami infilati della testina sferica consistono di un bussolotto sferico e di uno snodo
[Descrizione di prodotto]

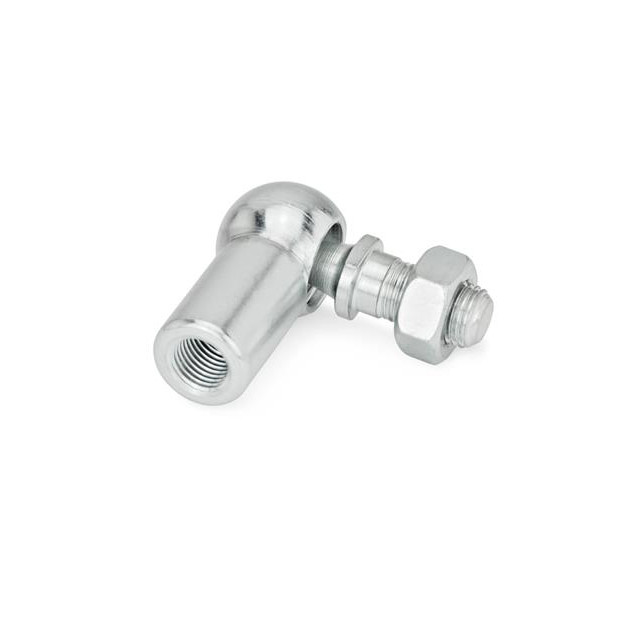

I legami infilati della testina sferica consistono di un bussolotto sferico e di uno snodo.
L'angolo della parte girevole per il tipo con il fermo di sicurezza (tipi CS) è 15°, senza fermo di sicurezza (tipi C) è 18°.
Durante l'assemblea, il bussolotto sferico è spinto sopra l'anello improvviso, che funge da fermo. Se i forceis di conservazione non sufficienti, il collegamento del bussolotto sferico/snodo possono essere fissati dal fermo di sicurezza, che può essere misura facilmente.
Per proteggere i legami infilati della testina sferica da contaminazione, i cappucci parapolvere possono essere utilizzati.
Il dado esagonale fa parte dei legami infilati della testina sferica con il perno infilato.
[Rivestimento protettivo]
Il corpo e lo snodo zincano placcato e passivato; lo snodo de-embrittled. L'assemblea è lubrificata.
[Tipo]
| C | Con il perno infilato, senza fermo di sicurezza |
| CS | Con il perno infilato, con il fermo di sicurezza |
[Specificazione]
| Abitazione e perno infilato | Palla |
| Acciaio | Acciaio |
| • Classe di proprietà 5 | • Indurito |
| • Zinchi il rivestimento passivato placcato e incolore | • Bussolotto sferico lubrificato |
[Dimensioni in: Metrico]
| d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | t | A/F | Minuto. | |
| H9/h9 | Filo destro | Filo della mano sinistra | Filo | minuto. | forza di tirata-fuori | ||||||
| 8 | M. 5 | M. 5L | M. 5 | 8 | 12,8 | 10 | 8,5 | 22 | 10,5 | 7 | 6,74 lbf (30 N) |
| 10 | M. 6 | M. 6L | M. 6 | 10 | 14,8 | 12,5 | 10,5 | 25 | 11,5 | 8 | 8,99 lbf (40 N) |
| 13 | M. 8 | M. 8L | M. 8 | 13 | 19,3 | 16,5 | 12 | 30 | 14 | 11 | 13,49 lbf (60 N) |
| 16 | M. 10 | M. 10L | M. 10 | 16 | 24 | 20 | 15 | 35 | 15,5 | 13 | 17,98 lbf (80 N) |
| 16 | M. 12 | M. 12L | M. 12 | 16 | 24 | 20 | 15 | 35 | 15,5 | 13 | 17,98 lbf (80 N) |
| 19 | M. 14F | M. 14FL | M. 14 x 1,5 | 22 | 30 | 28 | 19,5 | 45 | 21,5 | 16 | 22,48 lbf (100 N) |

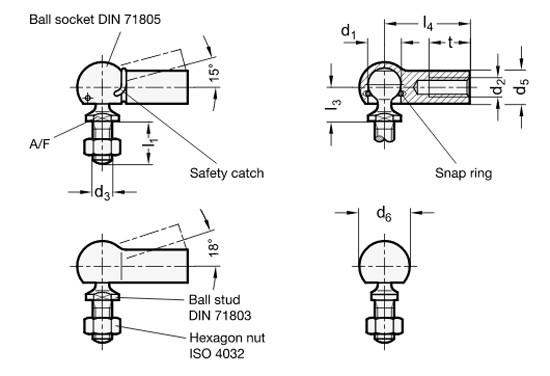

[Disegno]
