Pini di clevis in acciaio inossidabile in acciaio al carbonio di serie TXLM
[ Descrizione del prodotto ]
Le clevis possono essere utilizzate in una vasta gamma di applicazioni, dal prato e giardino alla costruzione pesante.Un clevis può essere utilizzato in situazioni in cui un collegamento deve essere facilmente scollegatoIn tali casi, molte delle nostre clip di ritenuta facili da installare e rimuovere possono essere utilizzate insieme ai nostri perni per bloccare la clevis in posizione attraverso l'occhio del legame.Le prese di molla sono realizzate utilizzando pin di acciaio a basso tenore di carbonio e corpi di acciaio a molla trattati termicamente.
Le graffette di ritenuta sono realizzate con acciaio a molla trattato termicamente.
Le clevis sono disponibili in una linea completa di dimensioni metriche e pollici.Le tolleranze più elevate consentono di fissare più strettamente, dando anche un aspetto più pulito a molti assemblaggi.
[ Applicazioni ]
• Prato e giardino
• Edilizia
• Agricoltura
[ Caratteristiche ]
• Acciaio a basso tenore di carbonio per una progettazione economica
• Stila a clevis meccanizzato per una misurazione e un aspetto più precisi
• Disponibile sia in metri che in pollici
• Sono disponibili sia le versioni in metri che in pollici RH e LH
• Disponibili clip di ritenuta di più stili
• Simile alla norma DIN 71 752 (metrica)

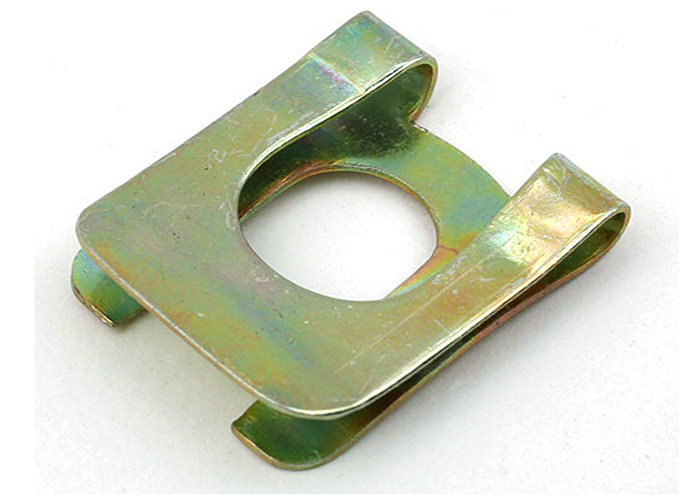

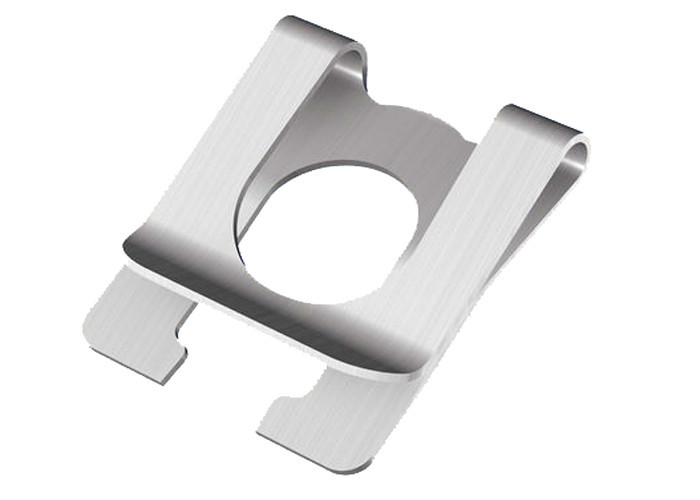

[ TXLM Clevis Pin Safety Clip ]
| TXLM Clevis Pin Safety Clip Grafico | |||||||
| Parte n. | B | C | D | F REF | G | H | h1 REF |
| TXLM187 | .355 | .195 | .084 | .016 | .429 | .152 /.144 | .112 |
| TXLM250 | .437 | .245 | .130 | .020 | .562 | .205 /.197 | .165 |
| TXLM312 | .551 | .315 | .138 | .020 | .679 | .252 /.244 | .212 |
| TXLM375 | .710 | .385 | .211 | .020 | .844 | .313.305 | .265 |
| TXLM500 | 1.000 | .520 | .263 | .024 | 1.200 | .400 /.392 | .352 |
Tutte le dimensioni di line art sono rappresentate in pollici
