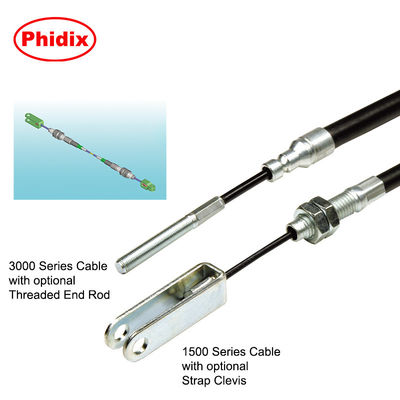

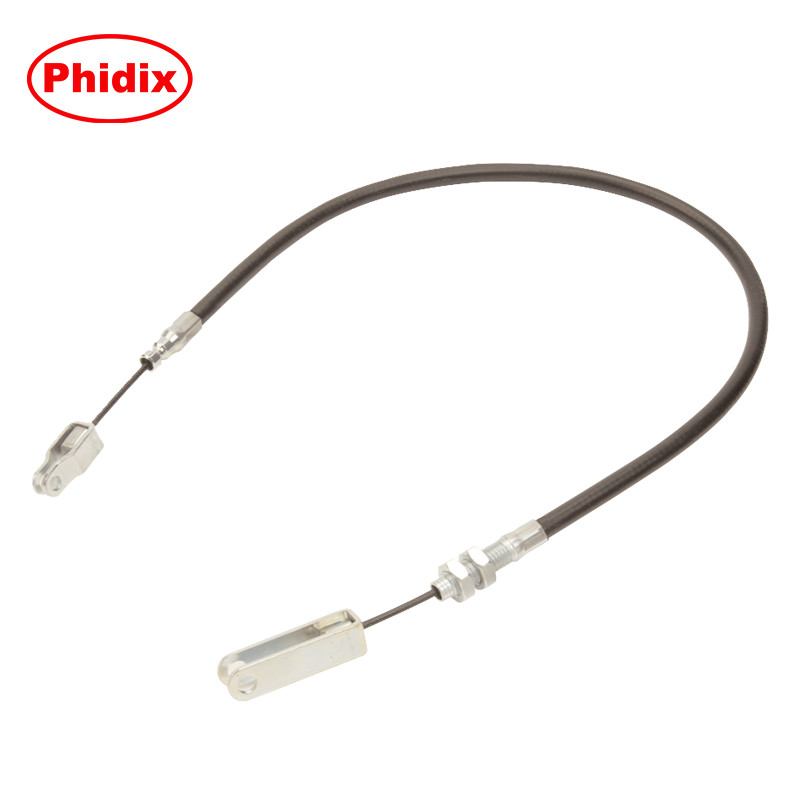

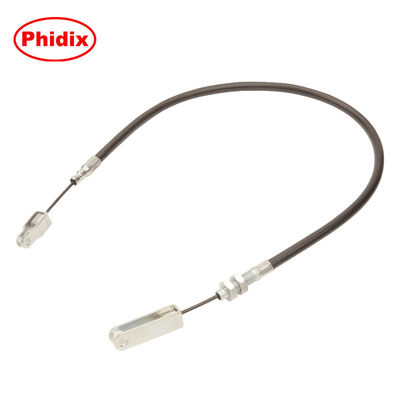

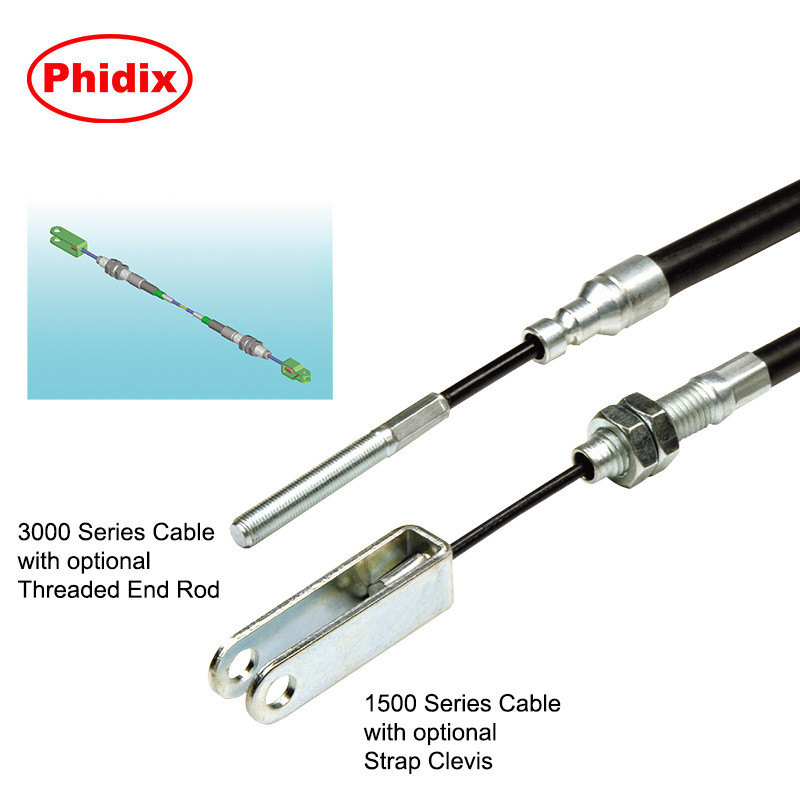

Tirata - assemblaggio cavi di controllo soltanto dei freni 1500 & 3000 con l'estremità filettata facoltativa Rod ed il cavallotto della cinghia
】 di descrizione di prodotto del 【
i comandi del freno solo tirata sono altamente flessibili. Specificamente sono stati sviluppati per la trasmissione di moto di tirata da un dispositivo meccanico ad un altro eliminando l'esigenza delle leve a squadra, dei coni retinici come pure di altre articolazioni meccaniche rigide.
I comandi sono particolarmente adatti ad applicazioni necessitante una capacità di carico aumentata e una deviazione più bassa. Un esempio ideale è un cavo ampiamente usato in un'operazione del freno di parcheggio di veicolo.
I freni possono essere installati facilmente e richiedere la manutenzione bassa. Questi comandi di tirata sono ampiamente usati su vari dispositivi meccanici.
】 Di applicazioni del 【
】 Materiale del 【 |
】 Suggerito 【dei montaggi di estremità |
】 Solo tirata di serie del freno 1500lb del 【
Ultimo carico: 1500lb | Raggio di curvatura minimo: 5" | |
![]() |
||
Montaggi di estremità scanalati | ||
![]() |
||
Montaggi di estremità filettata |
montaggio di estremità 48°Clip-Lock | Montaggio di estremità della Clip-serratura |
![]() |
||
Estremità della palla | Estremità di occhio | Fermata del cavo |
![]() |
||
】 Solo tirata di serie del freno 3000lb del 【
Ultimo carico: 3000lb | Raggio di curvatura minimo: 7" | |
![]() |
||
Montaggi di estremità scanalati | ||
![]() |
||
Montaggi di estremità filettata | montaggio di estremità 48°Clip-Lock | Montaggio di estremità della Clip-serratura |
![]() |
||
Estremità della palla | Estremità di occhio | Fermata del cavo |
![]() |
||
】 Solo tirata di specifiche del freno del 【
Tutta la linea dimensioni di arte è rappresentata nei pollici
】 Solo tirata di codice di ordine del freno del 【
Freno solo tirata industriale | ||
![]() |
||
Per specificare un freno solo tirata, le seguenti informazioni devono ricevere arrese l'ordine elencato: | ||
1. Parte sinistra del montaggio di estremità del innermember numero. 2. numero del pezzo sinistro del montaggio di estremità del condotto. 3. lunghezza «A» fra il montaggio del condotto punti di riferimento nei pollici. 4. giusto numero del pezzo del montaggio di estremità del condotto. 5. giusta parte del montaggio di estremità del innermember numero. |
6. Lunghezza «L» dell'assemblea del innermember fra i punti di riferimento adatti nei pollici. 7. viaggio del innermember nel condotto nei pollici. (Nota: le dimensioni «L» devono essere sufficiente maggior «di A» a permetta il viaggio desiderato). gli oggetti *Removable dovrebbero essere elencati esclusivamente. |
|
】 di codici di ordinazione del 【 Numero del pezzo sinistro del montaggio di estremità di Innermember — — CS551 |
