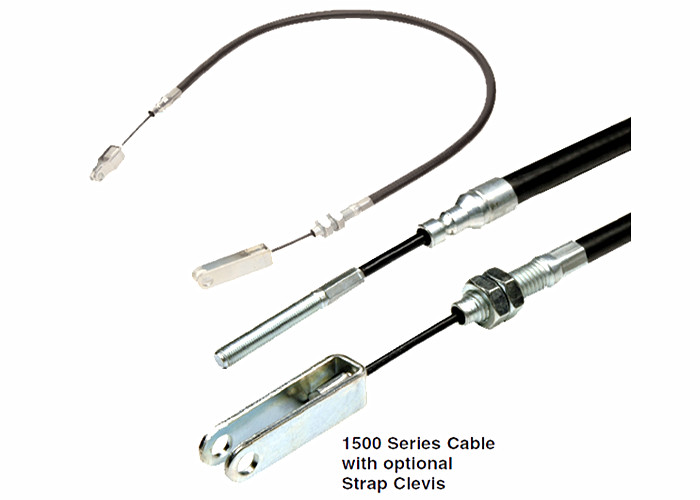

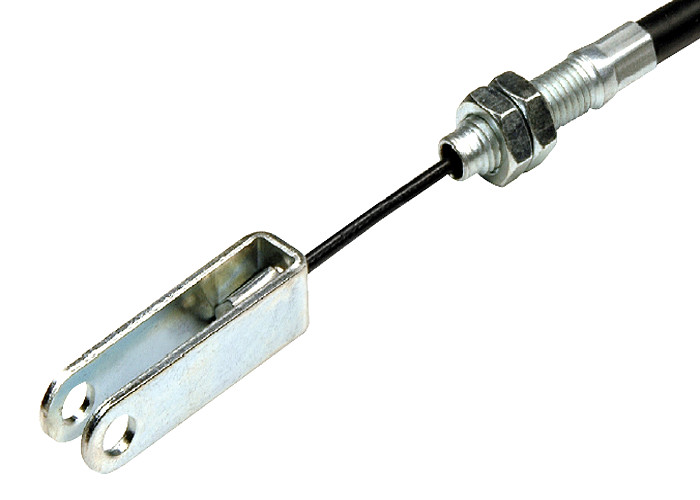

Cavo di cambio per trasmissione di trasmissioni pesanti Serie 1500 Cavo con rilievo a cinghia opzionale

Cable di comando del freno di trasmissione a carico pesante

[ Descrizione del prodotto ]

1500 freno a trazione sola, controllo industriale, montaggio dei cavi.
Un comando flessibile progettato per trasmettere il movimento di trazione tra due dispositivi meccanici senza l'uso di barre, manovelle o altri collegamenti meccanici rigidi.I comandi di trazione sono specificamente progettati per applicazioni che richiedono un'elevata capacità di carico e una bassa deviazione. Il cavo spesso utilizzato per azionare un freno di parcheggio è un esempio tipico.

[ Freno a trazione sola Serie 1500 lb ]

Carico massimo: 1500 libbre	Raggio minimo di piegatura: 5 ̊
Fittings di fine a scanalatura
Fabbricazione in cui il prodotto è utilizzato	48°Fittura a chiusura a clip	Fittura a chiusura a clip
Finale della palla	End dell' occhio	Fermo del cavo

[ Pull-only Brake Order Code ] [ Pull-only Brake Order Code ] [ Pull-only Brake Order Code ] [ Pull-on Brake Order Code ]

Freno a trazione esclusiva industriale
Per specificare un freno a trazione esclusiva, devono essere fornite le seguenti informazioni nell'ordine indicato:
1. parte di montaggio della parte interna sinistra Numero. 2Numero della parte di montaggio dell'estremità sinistra del condotto. 3. Lunghezza A tra i dispositivi di installazione dei condotti riferimento Punti in pollici. 4Numero della parte di montaggio della parte destra del condotto. 5- Parte di montaggio dell' interno destro Numero.		6. lunghezza L del corpo interno tra i punti di riferimento di montaggio in pollici. 7. Viaggio del membro interno nel condotto in pollici. (Nota: le dimensioni devono essere sufficientemente maggiore della dimensione A consentire il viaggio desiderato). * Gli oggetti rimovibili devono essere elencati separatamente.

[Codici di ordinazione]

Numero della parte di montaggio della parte interna sinistra ¢ CS551
(Fittura di fine clevis con tappo del cavo)
Numero della parte di montaggio della parte sinistra del condotto 072
(Fittura di fine condotto a scanalatura)
Lunghezza dell'assemblaggio del condotto 54
(54") A Dimensione
Numero della parte di montaggio della parte destra del condotto 070
(Fittura terminale del condotto a filo)
Numero della parte di montaggio dell'estremità interna destra TE505
(Fittura terminale del condotto a filo)
Lunghezza dell'assemblaggio del membro interno5
(64,5") L Dimensione
Viaggio (pollici) ¢ 6
(6")
