Specificativi del cavo di frizione a trazione solare Comparizione completa del modello
Trova il giusto cavo di frizione a trazione solare per il tuo sistema di controllo meccanico
Phidix offre una gamma completa di gruppi di cavi di frizione a trazione sola, progettati per soddisfare diverse esigenze di connessione, carico e installazione.Che tu stia specificando un'interfaccia in stile GM, un layout di tipo Mack, o estremità di barre filettate,Questa guida fornisce specifiche tecniche chiare e raggruppamenti di modelli per aiutarti a scegliere la giusta configurazione.
Visualizzazione del modello
Classifichiamo i nostri cavi di frizione a trazione in 6 serie principali, ognuna con standard strutturali e di montaggio unici:
| Serie |
CODE Formato |
Caratteristiche degne di nota |
| CA235-A-L |
Lunghezza standard |
Cavo di acciaio, estremità di fessura |
| CA236-A-L |
Lunghezza standard |
Core in acciaio, diverse fessure/fine fisse |
| CA270-XXX |
Stile GM® |
Struttura compatibile con l'OE, clevis e stivale di gomma |
| CA271-A-L |
Variante di stile GM® |
Versione più lunga con layout simile |
| CA312-A-L |
Stile Mack® |
Definito per condotto + lunghezza totale |
| A183-XXX |
Serie a filo |
Fermate a scanalatura, installazioni compatte |

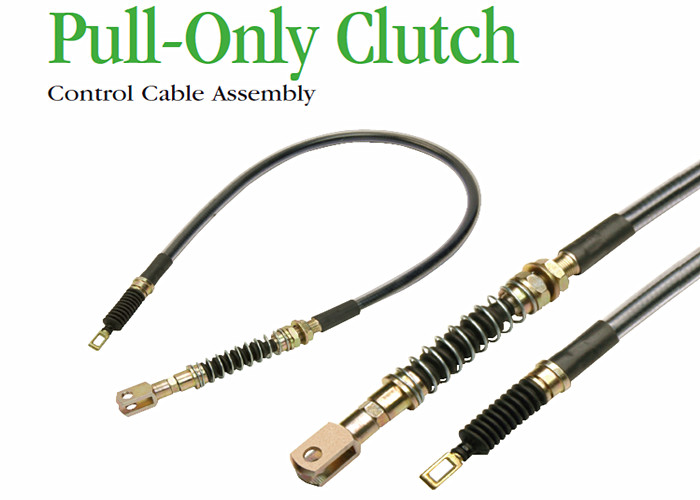

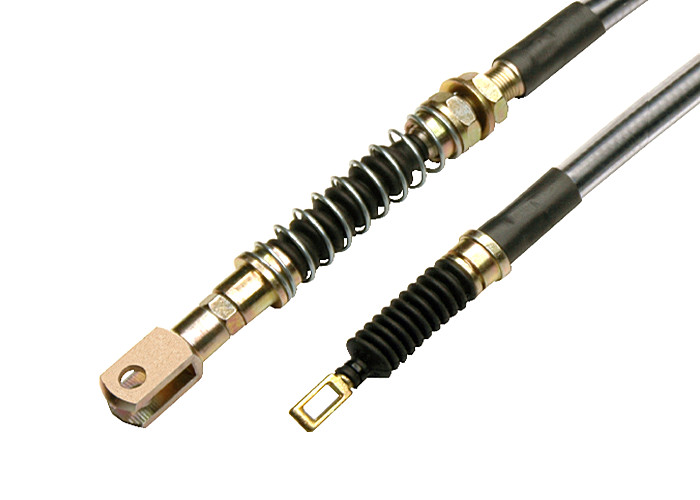

Visualizza le immagini di alcuni modelli
Riassunto delle specifiche modello per modello
CA235-A-L / CA236-A-L
• Basato su un percorso meccanico flessibile
• Utilizzando estremità di canna spirale o a chiave
• Lungota' personalizzabile (A = corsa di installazione; L = lunghezza totale)
Adatti a veicoli pesanti, autobus e sistemi di frizione industriali generali
CA270-XXX / CA271-A-L (stile GM)
• Progettato per le connessioni della frizione in stile General Motors
• Protezione integrata per stivali di gomma
• L'estremità di un lato è a forma di clevis, l'altra a forma di giunzione a sfera o a forma di sfera
• CA271 = versione a corsa più lunga di CA270
Tipicamente utilizzati nella sostituzione OEM o in modernizzazioni equivalenti
CA312-A-L (Mac Style)
• Definito dalla lunghezza del condotto (A) e dalla lunghezza totale (L)
• Corpo robusto di fili d'acciaio con condotto sigillato
• Fermate a chiave o a barra sferica facoltative
• Ottimizzato per i camion pesanti e i veicoli da costruzione
Comuni nei camion Mack e nei sistemi di telaio professionale
Serie A183-XXX
• Caratteristiche tipi di estremità di canna filettata: 5/16-24 o 3/8-24
• Combinazioni di estremità: scanalato-scanalato / scanalato-filato / filettato-filato
• Ottimale per il comando di una rotazione stretta o di un'imbracatura a pedale
T = distanza di percorrenza / L = lunghezza totale dell'assemblaggio
Parametri tecnici generali
| Parametro |
Intervallo tipico |
| Infarto operatorio |
50 mm 150 mm |
| Lunghezza totale del cavo |
500 mm ️ 3000 mm (variano a seconda delle serie) |
| Risposta negativa |
Altri, di larghezza inferiore a 2 mm |
| Materiale di base |
Strato di acciaio |
| Opzioni di conduzione |
Polipropilene / Nylon / intrecciato |
| Carico di lavoro |
210 400 libbre |
| Temperatura di funzionamento |
¥40°C a +120°C |
| Raggio minimo di piegatura |
125 mm (5 pollici) |
Stivali opzionali, sigilli e ancore di montaggio disponibili per modello
Come scegliere il modello giusto?
Tipo di modello di corrispondenza basato su quanto segue:
• Tipo di attrezzatura: filettata, a chiave, canna sferica
• Corso rispetto alla lunghezza dell'installazione
• Ambiente: temperatura, vibrazioni, detriti
• Compatibilità OEM (ad esempio, stile GM o stile Mack)
