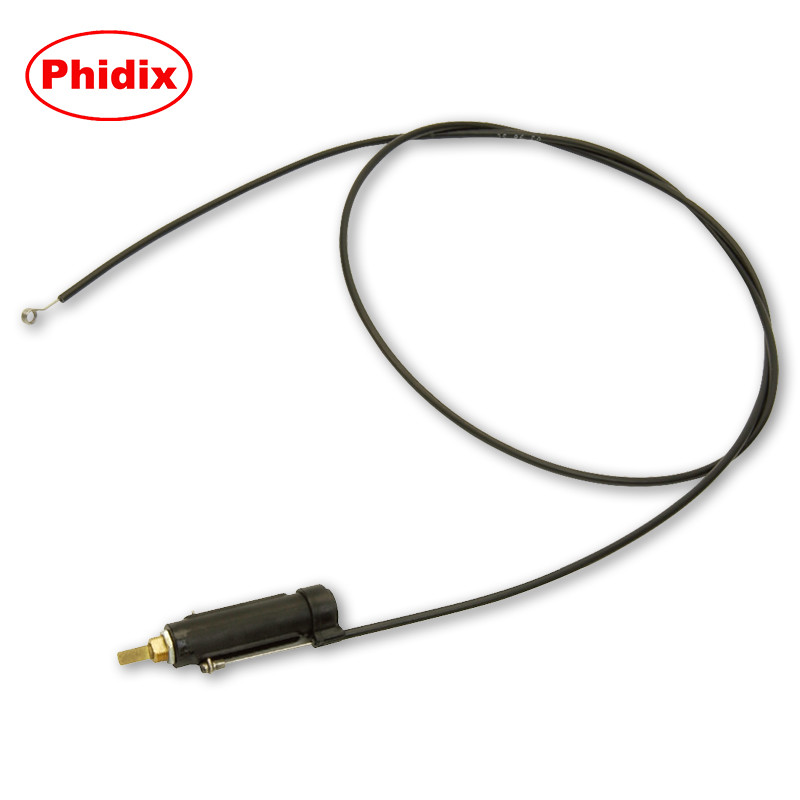

Cavo di controllo rotante solo a trazione – Serie Phidix Non-Locking
Questa pagina fornisce una panoramica ufficiale dei cavi di controllo rotanti non-locking di grado industriale di Phidix.
Per opzioni di personalizzazione o configurazioni in acciaio inossidabile, visita la nostra Pagina di personalizzazione dei cavi rotanti.
Cos'è un cavo di controllo rotante?
Il cavo di controllo rotante di Phidix converte l'input rotazionale (tipicamente fino a 270°) in movimento lineare, consentendo l'azionamento remoto di sistemi meccanici, senza la complessità dell'elettronica o dell'idraulica.
Questo cavo è non-locking, il che significa che ritorna liberamente senza scatti o fermi. È ideale per comandi HVAC manuali, valvole di riscaldamento, serrande, interruttori di arresto marini e altre applicazioni in cui è richiesto un movimento fluido di spinta-trazione.
Principio di funzionamento di base: rotazione di 270° = 1,5" di corsa lineare

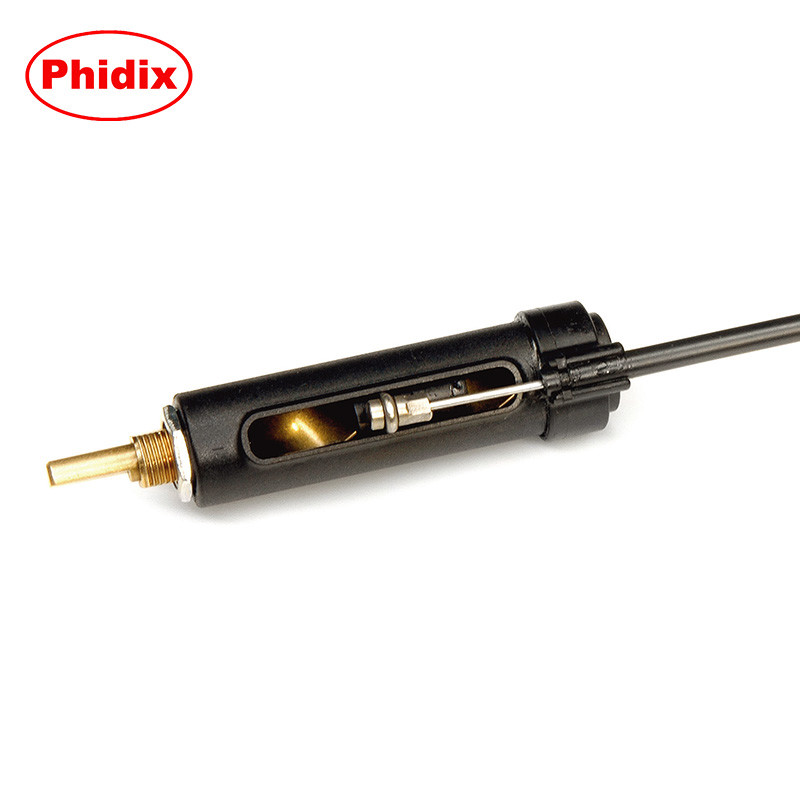

Internamente, il cavo presenta un'anima interna flessibile avvolta a spirale all'interno di un condotto rinforzato. La maniglia rotante ruota un albero di ingresso (CW o CCW), azionando il filo interno per creare fino a 1,5 pollici di corsa lineare in uscita.
Uno schema semplificato:
Ingresso rotazionale → Uscita lineare
Questo design garantisce una trasmissione precisa, un gioco minimo e un movimento preciso per i sistemi che richiedono un controllo remoto ma meccanico.
Perché scegliere il rotativo meccanico rispetto all'azionamento elettronico?
| Caratteristica |
Cavo rotativo meccanico |
Attuatore elettronico |
| Complessità del cablaggio |
Nessuna |
Richiede cablaggio e alimentazione |
| Tolleranza ai guasti |
Override manuale sempre possibile |
Potrebbe richiedere strumenti diagnostici |
| Resistenza all'ambiente |
Tollera polvere, vibrazioni, umidità |
Spesso necessita di involucri |
| Manutenzione |
Sostituzione semplice |
Potrebbe richiedere un tecnico di assistenza |
I cavi rotanti Phidix sono ideali per ambienti difficili e con spazio limitato dove la semplicità e l'affidabilità contano più dell'automazione.

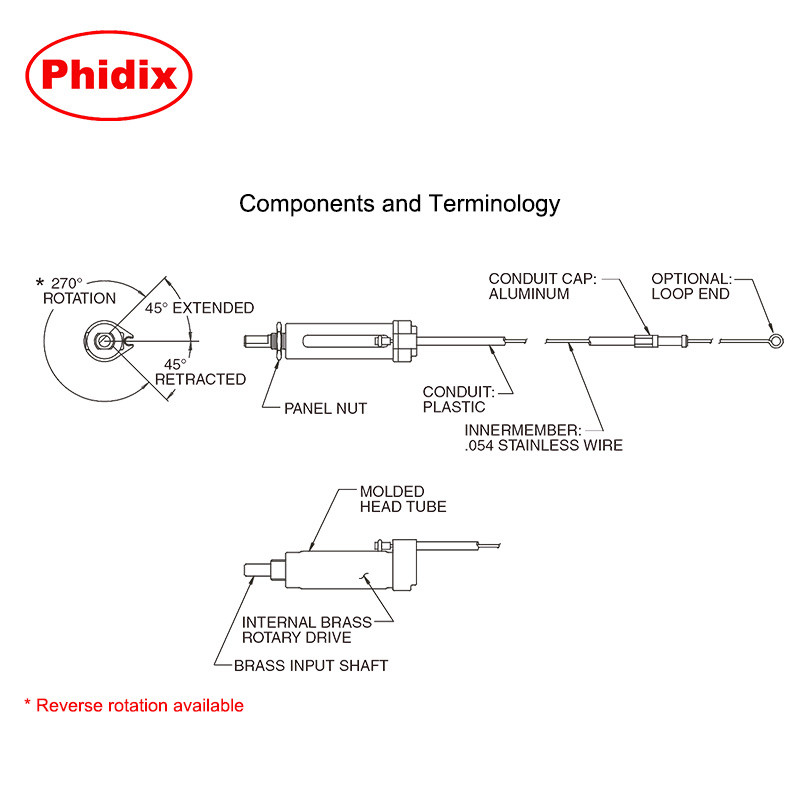

Composizione strutturale e materiali
• Albero di ingresso: ottone (standard); CW o CCW disponibili

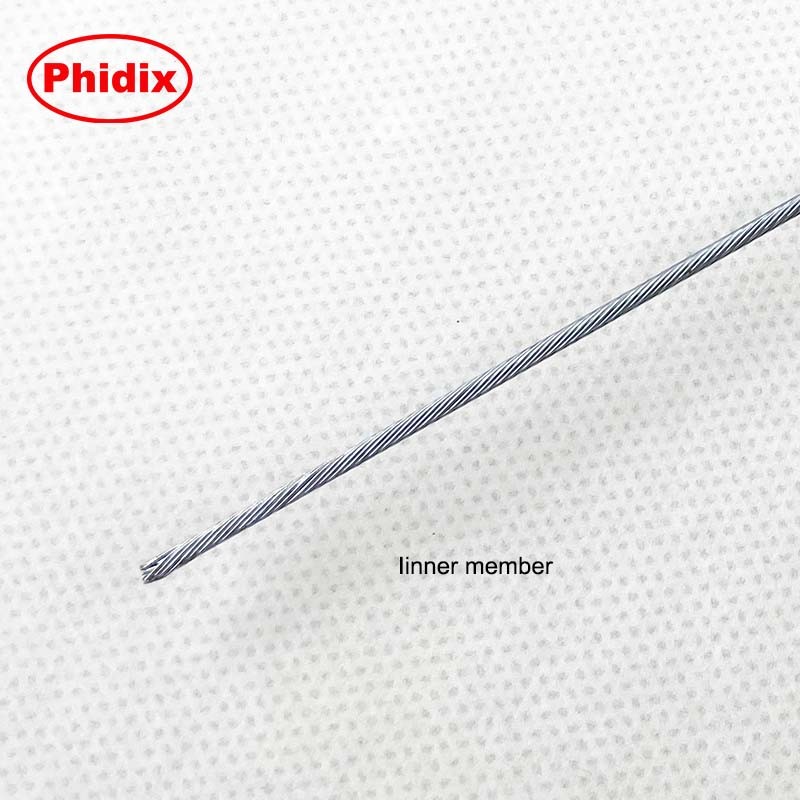

• Filo interno: anima in acciaio inossidabile 1x7
• Alloggiamento: plastica rinforzata con filettature di montaggio
• Estremità di uscita: perno a sfera, anello o raccordo a stelo personalizzato
Filettatura di montaggio: M12 x 1.0 o 3/8-24 UNF
Molla di ritorno: Opzionale per applicazioni che necessitano di forza di ripristino
Applicazioni comuni
| Applicazione |
Caso d'uso |
| Sistemi HVAC |
Azionamento manuale di sfiati o serrande |
| Veicoli commerciali |
Controllo della valvola del riscaldatore in cabina |
| Motori marini |
Leve di arresto, controllo dello strozzatore |
| Macchinari agricoli |
Azionamento di leveraggi chiusi |
Questo cavo è spesso integrato in manopole rotanti montate su pannello, trasmettendo la forza ai componenti a diversi metri di distanza, anche attraverso percorsi curvi.

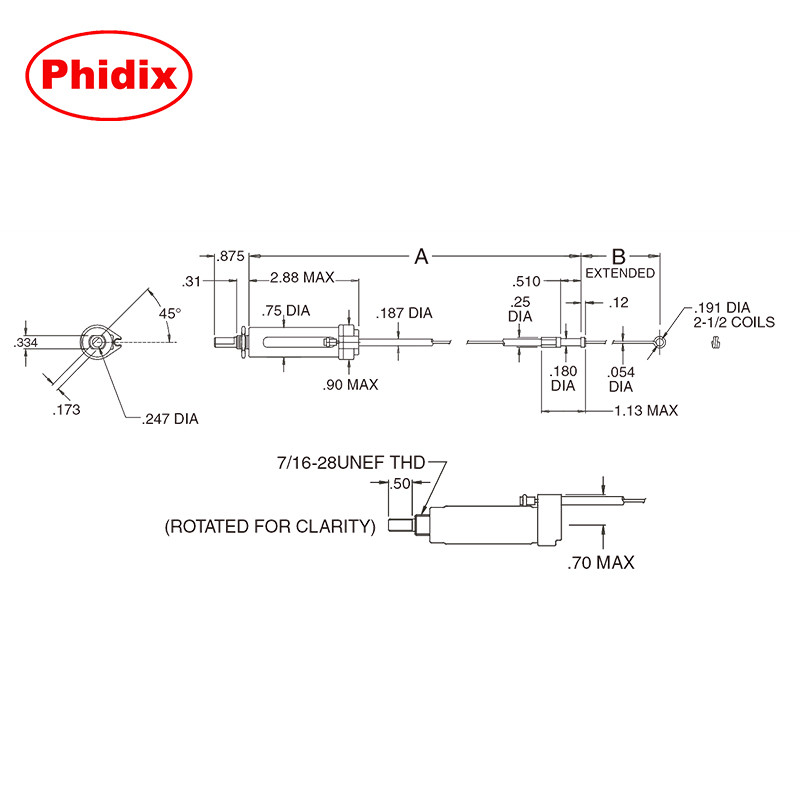

Specifiche tecniche
| Parametro |
Valore |
| Corsa di viaggio |
1,5" (± 0,1") |
| Angolo di ingresso |
270° ± 10° |
| Lunghezza del cavo |
12" – 72" (personalizzabile) |
| Intervallo di temperatura |
–30°C a +100°C |
| Albero di ingresso |
Ottone o acciaio inossidabile |
| Interfaccia filettata |
3/8-24 UNF o M12 |
Hai bisogno di una diversa corsa di viaggio, filettatura o materiale? Visualizza le opzioni personalizzate →
Domande frequenti
D: Questo cavo è reversibile?
Sì. Può essere configurato per la rotazione in ingresso CW o CCW.
D: Il cavo può essere montato in cruscotti ristretti?
Assolutamente. Il suo alloggiamento flessibile e l'albero filettato lo rendono facile da montare su pannello in involucri stretti.
D: Qual è la quantità minima d'ordine?
Offriamo sia prototipi a basso volume che produzioni in serie a livello OEM. Contattaci per i dettagli.
D: Posso richiedere una corsa di viaggio più lunga o un azionamento a doppia estremità?
Questi sono disponibili in configurazioni personalizzate. Consulta la pagina di personalizzazione per i dettagli.
Richiedi un preventivo o un abbinamento di disegno
Se stai progettando un'interfaccia di controllo a pannello o sostituendo un vecchio attuatore rotante, Phidix può fornire parti abbinate o progettare su misura.
