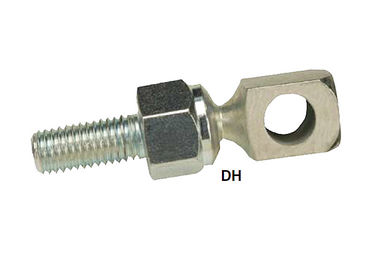

Controlli il tipo parti rotatorie delle parti girevoli del cavo del cambio dell'attacco snodato in acciaio del DH
】 di descrizione di prodotto del 【
Le parti girevoli del DH sono state sviluppate specificamente per le applicazioni di controllo dove l'adeguamento infinito è desiderato sulla lunghezza di una biella. Sono intese per le applicazioni basse del carico ed offrono i cattivi allineamenti in-linea che sono adatti soprattutto per le applicazioni di spinta. Utilizzando un disco di gomma di Buna N nell'assemblea, l'operazione regolare e senza vibrazione è realizzata. Una vasta gamma di dimensioni e di stili sono a disposizione per abbinare la vostra applicazione. Il modello di CC offre 5/16" vite autobloccante indurita.
La serie della parte girevole di controllo del DH è appena una di molti dispositivi di controllo di moto trovati all'interno della nostra linea generale di estremità di barretta, di cuscinetti sferici, di testine sferiche e di parti girevoli.
】 Delle caratteristiche del 【
• Adatto a alle applicazioni basse del carico di dove l'adeguamento infinito è desiderato sull' intera lunghezza
la biella
• Possono essere utilizzate con 1/4" o 5/16" le barre di regolazione del diametro
• Dimensione capa:
DH — .375" quadrato
• Le viti di fissaggio speciali (autobloccante e di superficie induriti per resistenza all'usura) forniscono
aumentato tenendo forza
• Ranella di bloccaggio integrale e del dado facoltativamente disponibile
• Può essere utilizzato nella vasta gamma delle temperature: -60°F — 250°F (- 51°C — 121°C)
• Le assemblee su ordinazione possono essere sviluppate alle vostre specifiche
• Il DH non incontra spec. J490
】 delle parti girevoli di controllo del DH del 【

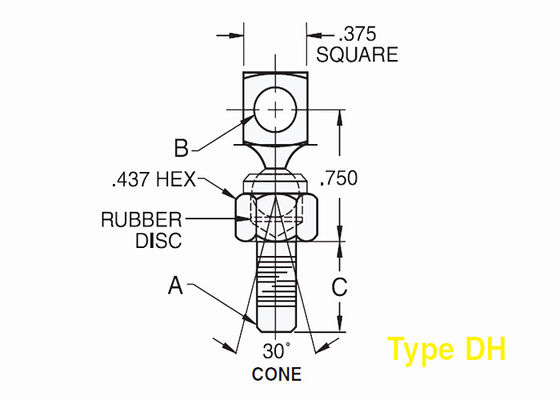

| Grafico di DC/DH | ||||||
| B | C | A | ||||
| Numero del pezzo |
+.005 -.002 |
± .015 | ||||
|
Meno integrale Dado & rondella |
Con la totalità Dado & rondella |
Foro Diametro |
Stinco |
Dimensione del filo & lunghezza |
Peso meno integrale Dado & rondella (Libbre) |
Peso con la totalità Dado & rondella (Libbre) |
| DC1005F | DC1005FN | .328 | .312 | 10-32 x .250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28 x .328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28 x .500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20 x .328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20 x .453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24 x .516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24 x .641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28 x .500 | .035 | ||
Note del grafico: 1. le parti girevoli possono essere utilizzate con 1/4" o 5/16" barre di regolazione del diametro
2. l'attacco snodato in acciaio del DH è a disposizione con una ranella di bloccaggio integrale e del dado per facilitare l'assemblea. Specifichi aggiungendo " la N» al suffisso. Esempio: DC1005FN
