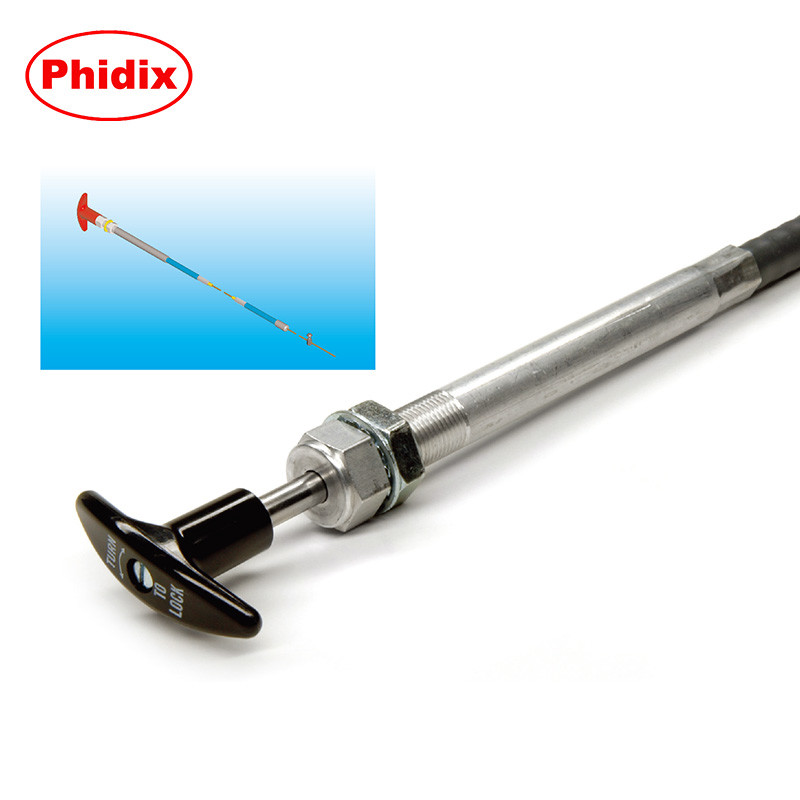

Testa cavo di controllo con bloccaggio a torsione in acciaio al carbonio placcato, testa cavo push-pull con bloccaggio

IlFittura di fine del cavo a chiusura a torsioneLa testa di controllo di Phidix è una testa di controllo di precisione progettata per fornirefunzionalità di blocco manualeper sistemi di controllo push-pull, utilizzati come componenti modulari di fine cavo,si assicura che l'operatore possa bloccare una regolazione meccanica in posizione tramite una maniglia in T a quarto di giro sicuraresistenza alle vibrazioni, sicurezza della posizione e conformità alla sicurezza.

Come unmontaggio autonomo di estremità, questo prodotto è ampiamente compatibile con gruppi di cavi costruiti su misura o sostitutibili, in particolare nell'impegno del PTO, nel controllo dell'acceleratore e nei meccanismi di spegnimento del motore in settori industriali, automobilistici,marino, e dei settori fuoristrada.

Caratteristiche chiave

• Chiusura a quattro giri: blocca in modo sicuro la posizione del cavo contro vibrazioni e disturbi dell'operatore.

• Montaggio dei pannelli a filo: consente una facile installazione su pannelli di controllo o supporti.

• Costruzioni robuste: alloggiamento in acciaio al carbonio con rivestimento opzionale per la resistenza alla corrosione.

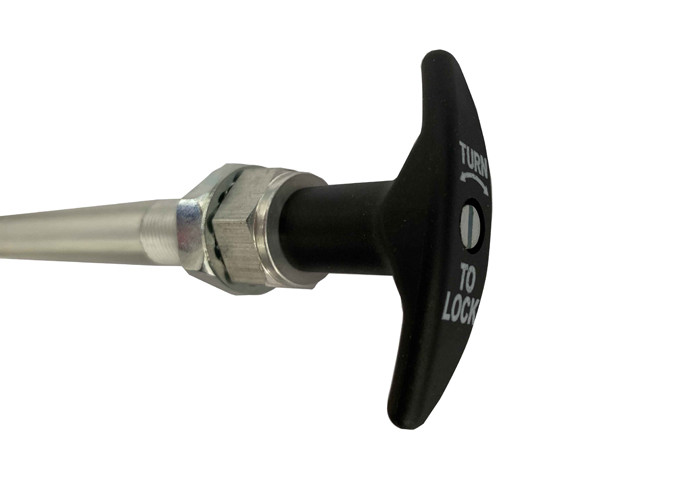

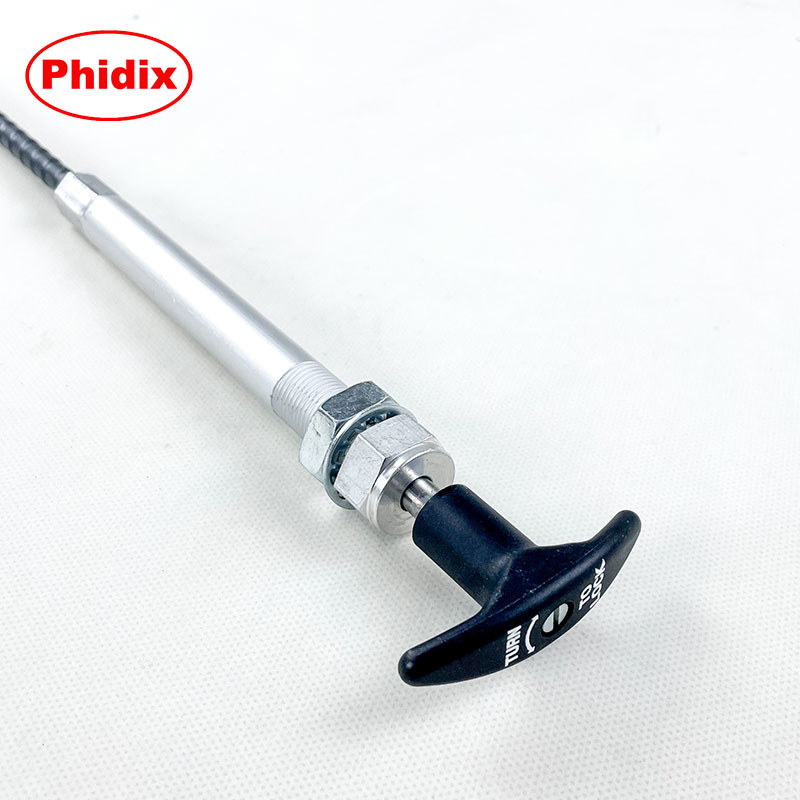

• Interfaccia T-Handle: presa ergonomica con retroalimentazione meccanica per la conferma del blocco.

• Vari colori disponibili: maniglie nere o rosse opzionali per la differenziazione delle funzioni (ad es. stop, choke, PTO).

• Compatibilità versatile dei cavi: Può essere utilizzato con core di cavi push-pull standard o personalizzati.

Cercate un'assemblaggio completo di cavi?Pagina principale dell'assemblaggio del cavo a chiusura a torsione

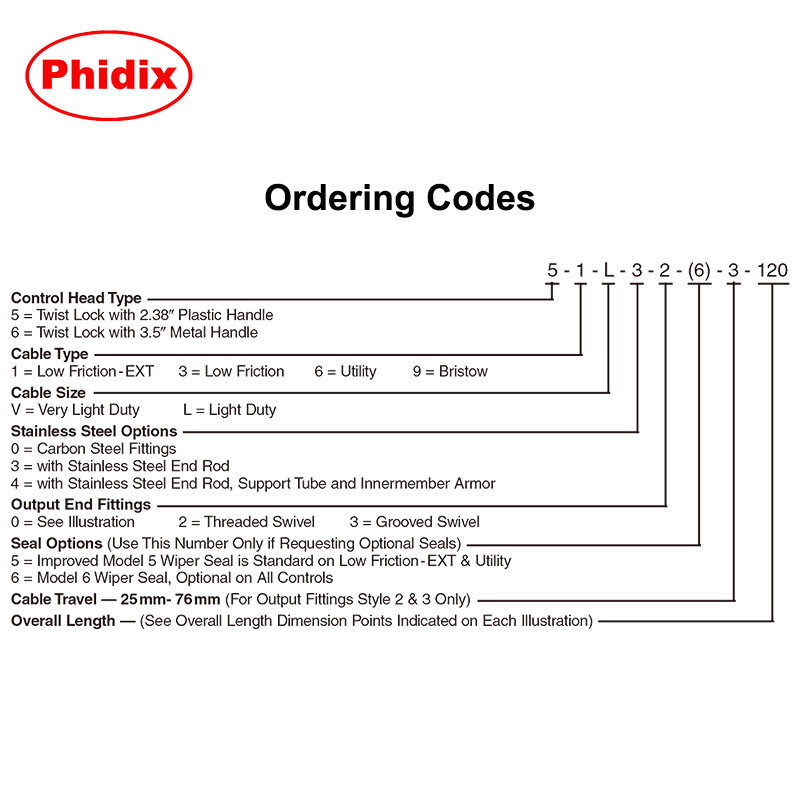

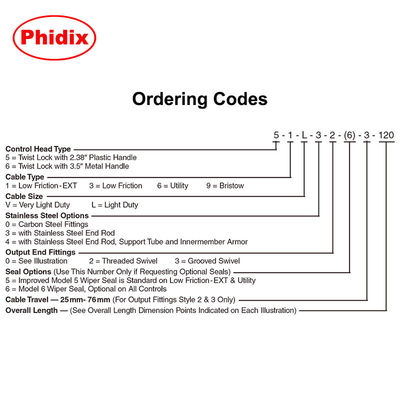

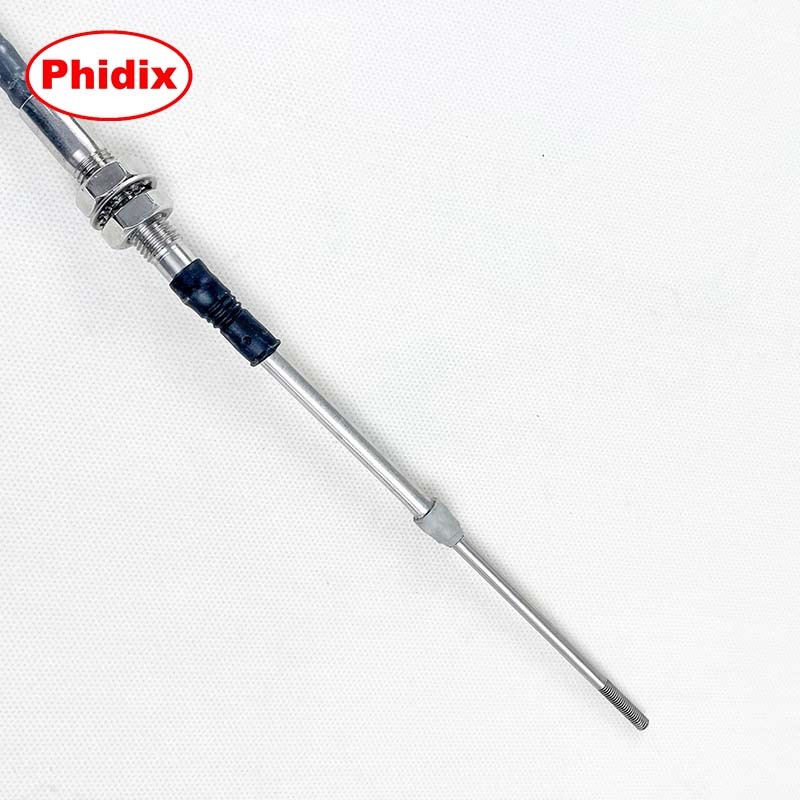

Opzioni di fine uscita

Per adattarsi a vari collegamenti meccanici, le testine di cavo Phidix Twist-Lock supportano i seguenti tipi di estremità di uscita:

Configurazioni finali di uscita personalizzate disponibili su richiesta.

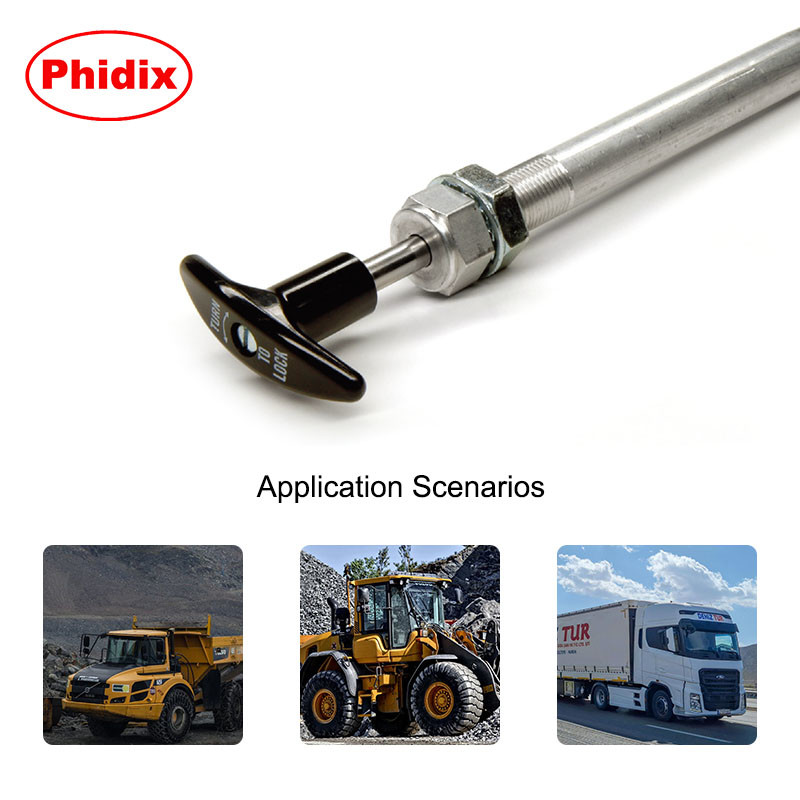

Applicazioni tipiche

Questa testina a twist-lock è progettata per sistemi in cuiblocco manuale, controllo dell'operatore e resistenza alle vibrazioniI casi d'uso sono:

• Serratura dell'acceleratore per motori diesel e benzina

• Cavo di soffocamento per imbarcazioni marittime o per avviamento a freddo

• Ingaggio/disaccoppiamento della PTO su trattori o veicoli utilitari

• Cavi di arresto del carburante e di emergenza

• Azionamento manuale delle valvole nelle attrezzature industriali

Disponibile anche come componente di ricambio per i sistemi di cavi esistenti.

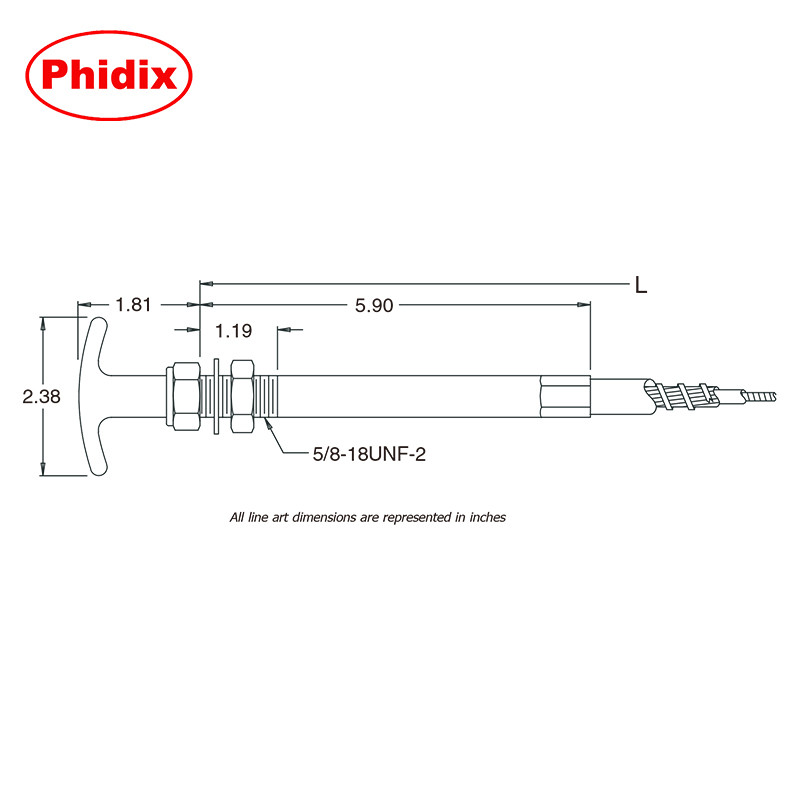

Specifica tecnica

• Gestire lo stile: maniglia in T, torsione a blocco

• Materiale per la casa: acciaio al carbonio placcato o non placcato (personalizzabile)

• Tipo di montaggio: Noce a filettatura montata davanti

• Dimensioni compatibili del cavo: nucleo di 0,090­0,125 pollici (standard); altri disponibili

• Intervallo di temperatura di funzionamento: da -20°C a +120°C

• Capacità di blocco del carico: ≥ 100 lb di tenuta statica (varia a seconda del nucleo e del supporto)

Integrazione e sostituzione

Questa testa di comando a Twist-Lock può essere utilizzata in:

• Nuovi gruppi di cavi come montaggio finale selezionato dall'OEM

• sostituzione di teste di cavo usate o non bloccanti

• Impianti di accelerazione/struscio personalizzati nei sistemi di controllo dei motori industriali

Phidix può fornire:

• Solo la testa

• Testa finale + cavo interno

• Assemblaggio completo, compreso l'involucro, il nucleo interno e le terminazioni

Scopri di più suDettagli di progettazione della testa del cavo a chiusura a torsione
