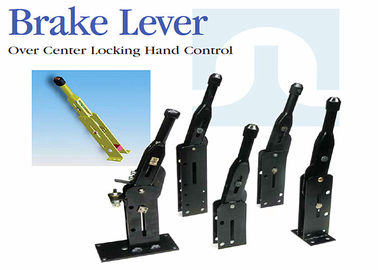

Sopra la leva chiudente concentrare del comando manuale resistente alla corrosione per attrezzatura industriale
】 di descrizione di prodotto del 【

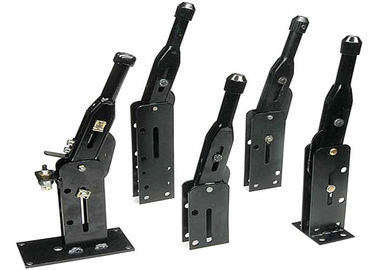

Le nostre leve del freno del parco offrono la prestazione, la qualità ed il tempo di impiego superiori sia al progettista che all'utente. La leva ha due posizioni distinte, centrate e fuori, che sono circa 90° diverso. Non c'è ratcheting per limitare il viaggio o l'apertura secondaria richiesta per l'operazione. Un collegamento trattato termicamente di 4130 carichi fornisce una combinazione eccellente di qualità per la durevolezza e l'affidabilità. Una manopola di regolazione integrale tiene conto la fissazione della tensione iniziale del cavo, viaggio e compensare l'usura del sistema. Il lato o le configurazioni montate flangia è disponibili per l'adattabilità aumentata. I piatti della leva e del lato dell'input hanno il rivestimento di anepoxy o pittura elettrostatica e tutte le altre componenti sono rivestite per resistenza della corrosione. Una manopola compressore-resistente per inibire l'adeguamento non autorizzato e un commutatore tempo-resistente alla posizione di riposo, sono entrambe il disponibile come opzioni. Le leve sono fornite con l'hardware necessario per attaccare i montaggi di estremità del cavo al collegamento del carico. Le descrizioni tecniche mostrano le varie scelte disponibili per soddisfare le esigenze specifiche del cliente.
】 Di applicazioni del 【
】 Materiale del 【 |
】 Delle caratteristiche del 【 e piatti laterali |
】 della leva del freno del 【
• Dimensioni A è con la posizione della leva completamente "OFF". Utilizzi la dimensione A nella lunghezza di cavo calcolatrice.
• Il minimo di dimensione B è con la leva completamente…» posizione e registrato per ottenere il minimo (senso antiorario)
viaggio. Usi il minimo di dimensione B durante installazione e l'adeguamento iniziale. Giri la manopola (CW) a
aggiunga il viaggio ed aumenti la regolazione di pressione di freno.
• Il massimo di dimensione B è con la leva completamente…» posizione e registrato per ottenere il massimo (CW)
viaggio.
Supporto laterale 165-508-008
2,5 pollici (64mm) di ampi piatti laterali; un cavo, con tre insiemi alterni dei fori del collare del cavo. Per il cappuccio, il quadro portastrumenti, mette la colonna montante o l'installazione a sedere della struttura.
Corredo B815 — fornito con il seguente hardware: | ||
Perno della forcella | Spinotto | Rondella |
Distanziatori del montaggio (2) | Collare del cavo | Base di morsetto |
Distanziatori del morsetto (2) |
Supporto laterale 165-508-009
2,5 pollici (64mm) di ampi piatti laterali; un cavo. Per il cappuccio, il quadro portastrumenti, mette la colonna montante o l'installazione a sedere della struttura. Nessun supporto di cavo.
Corredo B816 — fornito con il seguente hardware: | ||
Perno della forcella | Spinotto | Rondella |
Distanziatori del montaggio (2) |
Supporto 165-508-010 della flangia
2,5 pollici (64mm) di ampi piatti laterali; un cavo. Per il pavimento della paratia o l'installazione dell'isola (canile). La struttura rigida mantiene l'allineamento delle scanalature della guida del perno della forcella per durata migliore sia dei piatti del lato che del perno.
Corredo B817 — fornito con il seguente hardware: | ||
Perno della forcella | Spinotto | Rondella |
Collare del cavo | Base di morsetto | 5/16-24 si serra (2) dadi (2) |
Supporto laterale 165-508-011
1,5 pollici (38mm) di ampi piatti laterali; un cavo. Per il cappuccio, il quadro portastrumenti, mette la colonna montante o l'installazione a sedere della struttura.
Corredo B834 — fornito con il seguente hardware: | ||
Perno della forcella | Spinotto | Rondella |
Distanziatori del montaggio (2) | Collare del cavo |
Supporto laterale 165-508-013
2,5 pollici (64mm) di ampi piatti laterali; due cavi. Per il cappuccio, il quadro portastrumenti, mette la colonna montante o l'installazione a sedere della struttura. NOTA: Quando considerare i requisiti del carico il carico dell'assemblea della leva sarà la somma del carico in ogni cavo.
Corredo B835 — fornito con il seguente hardware: | ||
Perni con testa (2) | Spinotti (2) | Rondelle (2) |
Distanziatori del montaggio (2) | Collari del cavo |
Supporto 165-508-023 rigido della flangia
1,5 pollici (38mm) di ampi piatti laterali; un cavo. Per il cappuccio, il quadro portastrumenti, mette la colonna montante o l'installazione a sedere della struttura.
Corredo B837 — fornito con il seguente hardware: | ||
Perno della forcella | Spinotto | Rondella |
Distanziatori del montaggio (2) | Collare del cavo | Distanziatori del morsetto (2) |
Supporto laterale 165-508-028
1,5 pollici (38mm) di ampi piatti laterali; un cavo. Per il cappuccio, il quadro portastrumenti, mette la colonna montante o l'installazione a sedere della struttura.
Corredo B837 — fornito con il seguente hardware: | ||
Perno della forcella | Spinotto | Rondella |
Distanziatori del montaggio (2) | Collare del cavo | Distanziatori del morsetto (2) |
Supporto 165-508-078 della flangia
2,5 pollici (64mm) di ampi piatti laterali; due cavi. Per la paratia, installazione dell'isola o del pavimento (canile). NOTA: Nel considerare i requisiti del carico, il carico dell'assemblea della leva sarà la somma del carico in ogni cavo. Montaggio della flangia dell'ala.
Corredo B835 — fornito con il seguente hardware: | ||
Perni con testa (2) | Spinotti (2) | Rondelle (2) |
Distanziatori del montaggio (2) | Collari del cavo |
Tutta la linea dimensioni di arte è rappresentata nei pollici
